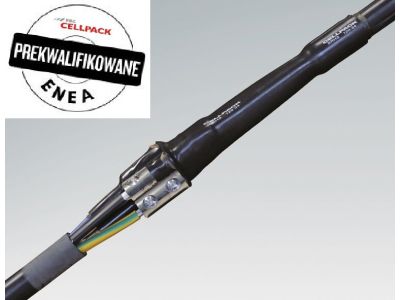

Mufa termokurczliwa przelotowa 4-żyłowa ze złączkami śrubowymi SMHSV4 95-240mm2 | 427257 Cellpack

Opis i Kluczowe Cechy

Mufa termokurczliwa przelotowa SMHSV4 z 4-żyłową konstrukcją i złączkami śrubowymi przeznaczona jest do łączenia i izolacji kabli nieopancerzonych o izolacji i powłoce wytłaczanej w zakresie przekrojów 95–240 mm². Wykorzystuje technologię termokurczliwą, która po podgrzaniu tworzy szczelną, trwałą izolację odporną na wilgoć, pył i działanie warunków atmosferycznych. Przeznaczona do niskiego napięcia 0,6/1 kV, zapewnia bezpieczne i niezawodne połączenia w instalacjach elektrycznych.

• Konstrukcja 4-żyłowa ze złączkami śrubowymi: Umożliwia pewne połączenia wszystkich żył kabla, zachowując ciągłość obwodów i minimalizując ryzyko zwarć.
• Technologia termokurczliwa: Po podgrzaniu tworzy jednorodną, szczelną osłonę – eliminuje potrzebę stosowania dodatkowych taśm izolacyjnych i klejów.
• Zakres przekrojów 95–240 mm²: Kompatybilna z szeroką gamą kabli energetycznych, w tym Y(A)KY, Y(A)KXS, N(A)YY, N(A)Y2Y.
• Długość 1000 mm: Wystarczająca do prowadzenia i izolacji kabli w instalacjach wewnętrznych i zewnętrznych.
• Certyfikacja Enea (NN): Przeszła prekwalfikację i certyfikację dla instalacji niskiego napięcia, potwierdzając niezawodność i zgodność z wymaganiami operatorów sieci.

Zgodność z Normami

Mufa spełnia wymagania norm europejskich dla połączeń kablowych niskiego napięcia oraz posiada certyfikację zgodną z dyrektywami Unii Europejskiej. Produkt posiada oznaczenie CE i spełnia standardy jakościowe dla instalacji energetycznych.

Zastosowanie

Mufa termokurczliwa SMHSV4 95-240mm² znajduje zastosowanie w instalacjach niskiego napięcia, gdzie wymagane są trwałe i odporne na warunki zewnętrzne połączenia kabli.

• Łączenie kabli energetycznych w rozdzielniach i szafach sterowniczych.
• Instalacje kablowe w budynkach przemysłowych i komercyjnych.
• Przyłącza kablowe w sieciach NN, zgodnie z wymaganiami operatorów energetycznych.
• Zewnętrzne linie kablowe – zastosowanie mufy zapewnia ochronę przed wilgocią i uszkodzeniami mechanicznymi.

Wskazówki Montażowe

Montaż mufy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie i upewnić się, że kable są wolne od wilgoci i zanieczyszczeń. Przewody należy odpowiednio przygotować: usunąć izolację zgodnie z zaleceniami producenta, oczyścić żyły i zastosować złączki śrubowe. Po połączeniu żył mufę należy podgrzać równomiernie (najlepiej specjalistycznym palnikiem termokurczliwym), aby uzyskać szczelną izolację. Unikać przegrzewania, które może uszkodzić strukturę termokurczliwą. Po montażu przeprowadzić testy izolacji i ciągłości obwodów.

FAQ

• Czy mufa SMHSV4 nadaje się do kabli opancerzonych? Nie – przeznaczona jest do kabli nieopancerzonych o izolacji i powłoce wytłaczanej.
• Jaki jest maksymalny poziom napięcia, do którego można zastosować mufę? Mufa przeznaczona jest do niskiego napięcia 0,6/1 kV.
• Czy mufa wymaga dodatkowych materiałów izolacyjnych? Nie – technologia termokurczliwa zapewnia samoczynną izolację po podgrzaniu, bez konieczności stosowania taśm ani klejów.
