Mufa termokurczliwa przelotowa 12/20kV do kabli 3-żyłowych CHMPP(H)3 24kV 95-240mm2 | 197663 Cellpack

Opis i Kluczowe Cechy

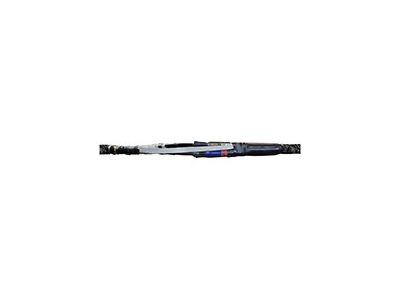

Mufa termokurczliwa przelotowa CHMPP(H)3 (symbol 197663) przeznaczona do łączenia kabli 3-żyłowych o izolacji papierowej rdzeniowej oraz ekranowanych (H-kable) w sieciach średniego napięcia. Oferuje napięcie znamionowe 12/20 kV oraz napięcie probiercze 24 kV, co gwarantuje bezpieczną izolację w wymagających aplikacjach. Zakres przekrojów żył od 95 do 240 mm² zapewnia dużą uniwersalność montażową. Wykonana w technologii termokurczliwej, zapewnia szczelne i trwałe połączenie.

• Napięcie znamionowe 12/20 kV / probiercze 24 kV: Umożliwia bezpieczne łączenie kabli w sieciach średniego napięcia, z zachowaniem wymaganych parametrów izolacji.
• Zakres przekrojów 95–240 mm²: Elastyczność dopasowania do różnych typów i przekrojów kabli 3-żyłowych, redukuje potrzebę magazynowania wielu wariantów.
• Przeznaczenie do kabli papierowych i ekranowanych (H-kable): Uniwersalne zastosowanie przy modernizacjach i nowych instalacjach, zgodnie z opisem dla napięć do 17,5 kV (papier) i 24–36 kV (ekranowane).
• Konstrukcja termokurczliwa: Po odpowiednim nagrzaniu kurczy się, tworząc szczelną, odporną na wilgoć i naprężenia izolację.
• Prosty montaż bez konieczności stosowania żywic: Skraca czas instalacji i nie wymaga mieszania składników chemicznych.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jego parametry są rekomendowane przez producenta do zastosowań w sieciach zgodnych z lokalnymi przepisami dla kabli średniego napięcia.

Zastosowanie

Mufa przelotowa CHMPP(H)3 znajduje zastosowanie w sieciach dystrybucyjnych i przemysłowych średniego napięcia, gdzie wymagane jest trwałe i izolowane połączenie kabli.

• Łączenie odcinków kabli w liniach kablowych SN (12/20 kV).
• Modernizacja istniejących sieci z kablami papierowymi (do 17,5 kV).
• Instalacje z kablami ekranowanymi (H-kable) w zakresie napięć od 24 kV do 36 kV.
• Stacje transformatorowe i rozdzielnice SN – połączenia przelotowe w trudnych warunkach środowiskowych.

Wskazówki Montażowe

Montaż mufy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV lub powyżej – odpowiednio do napięcia sieci) po bezwzględnym odłączeniu napięcia i uziemieniu kabla. Przed instalacją należy oczyścić i przygotować końce kabli zgodnie z instrukcją producenta. Proces termokurczenia wymaga użycia odpowiedniego źródła ciepła (np. opalarki) z kontrolą temperatury, aby uniknąć przegrzania izolacji. Dozwolony przekrój żył: 95–240 mm² – dobór kabla musi być zgodny z zakresem mufy.

FAQ

• Czy mufa nadaje się do kabli suchych (XLPE)? Mufa CHMPP(H)3 jest przeznaczona przede wszystkim do kabli o izolacji papierowej rdzeniowej oraz H-kabli (ekranowanych). W przypadku kabli suchych (XLPE) zaleca się stosowanie dedykowanych muf termokurczliwych do tego typu izolacji.
• Jakie napięcie probiercze wytrzymuje mufa? Zgodnie z danymi producenta napięcie probiercze wynosi 24 kV, co odpowiada próbom napięciowym dla sieci 12/20 kV.
• Czy do montażu potrzebne są specjalne narzędzia? Do prawidłowego skurczenia mufy wymagana jest opalarka z regulacją temperatury oraz standardowe narzędzia do ściągania izolacji i czyszczenia kabla. Nie są potrzebne żywice ani mieszanie składników.
