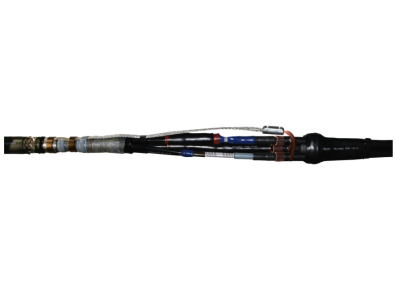

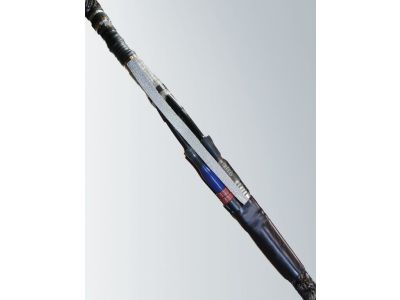

Mufa termokurczliwa przelotowa 12/20kV do kabli 3-żył ze złączkami śrubowymi CHMPP(H)SV3 24kV 50-120 | 346407 Cellpack

Opis i Kluczowe Cechy

Mufa termokurczliwa przelotowa CHMPP(H)SV3 marki Cellpack to zaawansowane rozwiązanie przeznaczone do łączenia trójżyłowych kabli o izolacji z tworzyw sztucznych (np. XHAKXS, YHAKXS) pracujących pod napięciem znamionowym 12/20 kV (maksymalnie do 24 kV). Produkt ten charakteryzuje się wyjątkową odpornością na czynniki zewnętrzne oraz doskonałymi właściwościami dielektrycznymi. Kluczowym elementem zestawu są złączki śrubowe, które eliminują konieczność posiadania specjalistycznych narzędzi do prasowania, umożliwiając obsługę szerokiego zakresu przekrojów od 50 mm² do 120 mm². Zastosowanie grubościennych rur termokurczliwych z klejem termotopliwym gwarantuje pełną szczelność wzdłużną i poprzeczną, chroniąc połączenie przed wnikaniem wilgoci oraz zanieczyszczeń chemicznych.

• Szeroki zakres przekrojów: Obsługa żył roboczych od 50 mm² do 120 mm² pozwala na optymalizację stanów magazynowych.
• Zintegrowane sterowanie polem: Specjalistyczne elementy sterujące zapewniają równomierny rozkład pola elektrycznego na końcach ekranów.
• Wytrzymałość mechaniczna: Grubościenna powłoka zewnętrzna chroni przed uszkodzeniami mechanicznymi i naprężeniami gruntu.
• Technologia śrubowa: Złączki ze śrubami zrywalnymi gwarantują precyzyjny moment dokręcania i trwały styk elektryczny.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego niezawodność w infrastrukturze energetycznej. Mufa spełnia wymagania normy CENELEC HD 629.1, która określa wymagania dotyczące osprzętu kablowego dla kabli elektroenergetycznych o napięciu znamionowym od 3,6/6(7,2) kV do 20,8/36(42) kV. Dzięki temu inżynierowie i projektanci mają pewność, że zastosowane rozwiązanie jest bezpieczne i zgodne z aktualnymi wytycznymi operatorów sieci dystrybucyjnych (OSD).

Zastosowanie

Mufa CHMPP(H)SV3 znajduje szerokie zastosowanie w budowie i modernizacji linii kablowych średniego napięcia. Jest idealnym rozwiązaniem do:

• Łączenia kabli energetycznych 3-żyłowych w wykopach ziemnych.
• Instalacji w kanałach kablowych oraz przepustach.
• Zastosowań napowietrznych, dzięki odporności na promieniowanie UV.
• Naprawy uszkodzonych odcinków linii 12/20 kV w przemyśle i energetyce zawodowej.

Wskazówki Montażowe

Prawidłowy montaż mufy termokurczliwej jest kluczowy dla długowieczności połączenia. Przed przystąpieniem do prac należy dokładnie oczyścić i odtłuścić izolację kabla. Podczas obkurczania rur termokurczliwych należy używać palnika gazowego z miękkim, żółtym płomieniem, zaczynając od środka mufy i kierując się ku jej końcom, aby uniknąć zamknięcia pęcherzyków powietrza. Należy zwrócić szczególną uwagę na prawidłowe zerwanie łbów śrub w złączkach, co sygnalizuje osiągnięcie optymalnego docisku styku. Po zakończeniu montażu mufa powinna ostygnąć przed zasypaniem lub poddaniem naprężeniom mechanicznym.

FAQ

Czy mufa wymaga użycia praski hydraulicznej?
Nie, zestaw zawiera złączki śrubowe ze śrubami zrywalnymi, co pozwala na montaż przy użyciu standardowych kluczy nasadowych lub płaskich.

Czy produkt nadaje się do kabli o izolacji papierowej?
Prezentowany model CHMPP(H)SV3 jest dedykowany do kabli o izolacji z tworzyw sztucznych. W przypadku kabli o izolacji papierowo-olejowej należy zastosować mufy przejściowe.

Jaki jest stopień ochrony po zamontowaniu?
Dzięki zastosowaniu klejów termotopliwych i grubościennych rur, mufa zapewnia pełną hermetyczność i jest przystosowana do pracy w trudnych warunkach środowiskowych, w tym w pełnym zanurzeniu w wodzie gruntowej.
