Mufa termokurczliwa przejściowa, typ SMH4 Pb-RF i SMH3/4 Pb-RF, SMH4 Pb-RF 10-35 V,złącza śrub. | 427268 Cellpack

Opis i Kluczowe Cechy

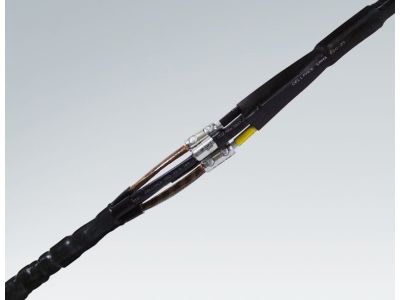

Mufa termokurczliwa przejściowa typu SMH4 Pb-RF (symbol 427268) to element instalacyjny przeznaczony do łączenia odcinków kabli za pomocą złączy śrubowych. Dzięki termokurczliwej osłonie po montażu tworzy szczelne i izolowane połączenie, które chroni przed wilgocią i uszkodzeniami mechanicznymi. Konstrukcja przejściowa umożliwia łączenie przewodów o różnych przekrojach w jednym punkcie.

• Złącza śrubowe: umożliwiają pewne i trwałe połączenie przewodów bez konieczności stosowania specjalistycznych narzędzi zaciskowych.
• Termokurczliwa osłona: po podgrzaniu kurczy się, tworząc szczelną izolację chroniącą przed wilgocią oraz zapewniającą ochronę mechaniczną.
• Konstrukcja przejściowa: przystosowana do łączenia kabli o różnych przekrojach w jednym węźle, co upraszcza rozprowadzenie instalacji.
• Łatwy montaż: aplikacja za pomocą opalarki lub gorącego powietrza – nie wymaga specjalnych narzędzi ani zaawansowanych umiejętności.
• Uniwersalne zastosowanie: odpowiednia dla przewodów miedzianych i aluminiowych (zgodnie z danymi producenta).

Zgodność z Normami

Produkt został wyprodukowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Mufa spełnia wymagania stawiane elementom izolacyjnym w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Mufa termokurczliwa przejściowa SMH4 Pb-RF znajduje zastosowanie w różnego rodzaju instalacjach elektrycznych, gdzie wymagane jest niezawodne łączenie kabli z zachowaniem izolacji i szczelności połączenia.

• Łączenie odcinków kabli w rozdzielnicach elektrycznych i szafach sterowniczych.
• Wykonywanie odgałęzień i przedłużeń w instalacjach przemysłowych i budynkowych.
• Naprawa i modernizacja istniejących tras kablowych w obiektach komercyjnych.
• Montaż w trudno dostępnych miejscach, gdzie wymagana jest elastyczność i prostota aplikacji.

Wskazówki Montażowe

Montaż mufy termokurczliwej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Końce kabli należy oczyścić i odpowiednio przygotować (odizolować, ewentualnie zaopatrzyć w tulejki). Nasunąć mufę na połączenie tak, aby złącza śrubowe znalazły się wewnątrz osłony. Następnie podgrzewać równomiernie opalarką lub źródłem gorącego powietrza (ok. 130–180°C) aż do całkowitego skurczenia się osłony. Nie przekraczać zalecanej temperatury, aby nie uszkodzić materiału. Po ostygnięciu sprawdzić szczelność i izolację mechaniczną.

FAQ

• Jakich narzędzi wymaga montaż mufy SMH4 Pb-RF? Do montażu potrzebna jest opalarka lub pistolet na gorące powietrze, obcinaki do kabli oraz standardowe narzędzia elektroinstalacyjne. Złącza śrubowe dokręca się śrubokrętem.
• Czy mufa jest odporna na wilgoć po skurczeniu? Termokurczliwa osłona po prawidłowym skurczeniu tworzy barierę ochronną przed wilgocią, pyłem i zabrudzeniami. Szczegółowy stopień ochrony należy sprawdzić w dokumentacji producenta dla konkretnego typu.
• Czy można łączyć przewody miedziane z aluminiowymi? Mufa wyposażona w złącza śrubowe może być stosowana do łączenia przewodów miedzianych i aluminiowych, pod warunkiem zastosowania odpowiednich podkładek antykorozyjnych. Przed użyciem w takiej konfiguracji zalecamy zapoznanie się z zaleceniami producenta.
