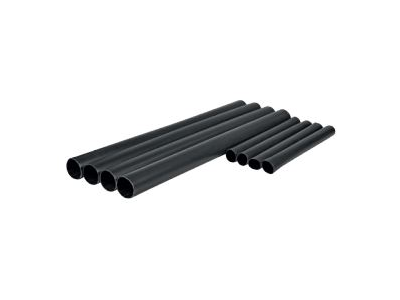

Mufa termokurczliwa MPT 2-CX4-16-70 przelotowa | MPT_2-CX4-16-70/1 Erko

Opis i Kluczowe Cechy

Mufa termokurczliwa przelotowa MPT 2-CX4-16-70 przeznaczona jest do łączenia i odbudowy czterożyłowych kabli niskiego napięcia 0,6/1 kV, takich jak YAKY i YAKXS. Dzięki zastosowaniu rur termokurczliwych pogrubianych z wewnętrzną warstwą kleju termotopliwego oraz zewnętrznej powłokowej rury termokurczliwej z klejem, zapewnia skuteczną izolację żył roboczych oraz mechaniczne zabezpieczenie i uszczelnienie całego połączenia. Długość mufy 0,8 m umożliwia wygodną pracę na kablach o przekroju od 4×16 mm² do 4×70 mm².

• Zakres przekrojów: od 4×16 mm² do 4×70 mm² – uniwersalność zastosowania dla różnych średnic kabli bez konieczności stosowania wielu wariantów muf.
• Napięcie znamionowe: 0,6/1 kV – odpowiednia do trwałej pracy w sieciach niskiego napięcia (NN) zgodnie z typowymi instalacjami kablowymi.
• Izolacja żył: rury termokurczliwe pogrubiane z wewnętrzną warstwą kleju termotopliwego – zapewnia szczelną, trwałą izolację każdej żyły, eliminując ryzyko zwarć i wilgoci.
• Uszczelnienie i ochrona mechaniczna: powłokowa rura termokurczliwa z klejem – skutecznie chroni połączenie przed wilgocią, korozją i uszkodzeniami mechanicznymi, wydłużając żywotność naprawy.
• Długość: 0,8 m – wystarczający zapas materiału do wykonania połączenia na różnych odcinkach kabla, z możliwością przycięcia nadmiaru po skurczeniu.

Zgodność z Normami

Mufa zaprojektowana zgodnie z obowiązującymi europejskimi normami dla kablowych złączy termokurczliwych niskiego napięcia. Posiada certyfikat CE potwierdzający zgodność z wymaganiami bezpieczeństwa i jakości. Stosowanie produktu zgodnie z dokumentacją producenta gwarantuje niezawodność połączenia.

Zastosowanie

Mufa MPT 2-CX4-16-70 znajduje zastosowanie wszędzie tam, gdzie konieczne jest trwałe i szczelne połączenie czterożyłowych kabli energetycznych w sieciach NN (0,6/1 kV).

• Odbudowa uszkodzonych odcinków kabli YAKY oraz YAKXS w liniach napowietrznych i ziemnych.
• Przedłużanie kabli podczas modernizacji lub rozbudowy instalacji elektroenergetycznej.
• Wykonywanie połączeń w złączach kablowych i przejściach przez ściany (przy zastosowaniu dodatkowych osłon).
• Remonty i naprawy awaryjne sieci nn w obiektach przemysłowych, komunalnych i infrastrukturalnych.

Wskazówki Montażowe

Montaż mufy powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i uziemić kabel. Stripowanie i przygotowanie żył wykonać zgodnie z instrukcją producenta. Rury termokurczliwe nagrzewać równomiernie opalarką o regulowanej temperaturze, unikając przegrzania i uszkodzenia izolacji pierwotnej. Po skurczeniu sprawdzić szczelność i ciągłość izolacji. Przekrój przewodów musi mieścić się w deklarowanym zakresie 4×16–70 mm². Nie stosować uszkodzonych elementów mufy.

FAQ

• Jakie typy kabli można łączyć za pomocą tej mufy? Mufa przeznaczona jest do kabli czterożyłowych niskiego napięcia 0,6/1 kV, w szczególności YAKY (aluminiowe, izolacja papierowo-olejowa) oraz YAKXS (aluminiowe, izolacja XLPE). Może być stosowana również do innych kabli o podobnych parametrach izolacji i budowie.
• Czy mufa jest odporna na wilgoć? Tak, dzięki zastosowaniu rur termokurczliwych z wewnętrzną warstwą kleju termotopliwego uzyskujemy szczelne, wodoszczelne połączenie każdej żyły. Zewnętrzna powłokowa rura dodatkowo uszczelnia całość, zapewniając odporność na warunki atmosferyczne i wilgoć gruntową.
• Jaka jest długość mufy? Mufa ma długość 0,8 m. Po odpowiednim skurczeniu termicznym nadmiar materiału można przyciąć, a pozostała długość wystarcza do wykonania trwałego połączenia z zapasem na ewentualne poprawki.
