Mufa termokurczliwa MPT 2-CX4-16-70-1 przelotowa | MPT_2-CX4-16-70-1/1 Erko

Opis i Kluczowe Cechy

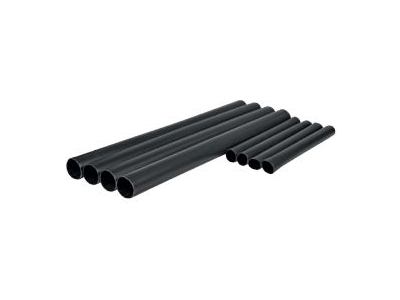

Mufa termokurczliwa przelotowa MPT 2-CX4-16-70-1 przeznaczona jest do odtwarzania izolacji i uszczelniania połączeń w kablach czterożyłowych typu YAKY oraz YAKXS o napięciu znamionowym 0,6/1 kV. Długość robocza 0,8 m oraz zakres przekrojów od 4 x 16 mm² do 4 x 70 mm² pozwalają na skuteczną naprawę uszkodzonych odcinków kabli w instalacjach energetycznych. Zestaw zawiera rurki termokurczliwe pogrubiane z wewnętrzną warstwą kleju termotopliwego do izolacji poszczególnych żył oraz powłokową rurę termokurczliwą z klejem do zabezpieczenia mechanicznego i uszczelnienia zewnętrznego.

• Zakres przekrojów 4 x 16–70 mm²: uniwersalność zastosowania – jedna mufa obsługuje szeroki przekrój kabli, co ułatwia dobór i minimalizuje ilość wariantów w magazynie.
• Napięcie znamionowe 0,6/1 kV: gwarantuje bezpieczeństwo izolacji w sieciach niskiego napięcia zasilających urządzenia przemysłowe i budynki.
• Izolacja żył roboczych za pomocą rurek termokurczliwych z klejem termotopliwym: zapewnia trwałe odtworzenie izolacji każdej żyły osobno, a klej wypełnia szczeliny, eliminując ryzyko wilgoci i zwarć.
• Powłokowa rura termokurczliwa z klejem: stanowi zewnętrzną barierę mechaniczną i hydrolzolacyjną, chroniąc połączenie przed uszkodzeniami i wpływem środowiska.
• Długość całkowita 0,8 m: wystarczająca do wykonania pewnego połączenia na uszkodzonym odcinku kabla, z zachowaniem odpowiednich odstępów.

Zgodność z Normami

Mufa termokurczliwa MPT 2-CX4-16-70-1 została zaprojektowana zgodnie z wymaganiami europejskich norm dla kablowych złącz termokurczliwych. Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia o napięciu znamionowym 0,6/1 kV.

Zastosowanie

Mufa znajduje zastosowanie przede wszystkim w naprawach i odbudowie uszkodzonych kabli energetycznych w sieciach rozdzielczych i odbiorczych.

• Łączenie i naprawa kabli czterożyłowych YAKY oraz YAKXS w instalacjach podziemnych i napowietrznych.
• Odtwarzanie izolacji po przecięciu kabla podczas prac ziemnych lub modernizacji.
• Wykonywanie połączeń przejściowych w szafkach kablowych i rozdzielnicach głównych.
• Szybka regeneracja uszkodzonych odcinków linii kablowej w zakładach przemysłowych i infrastrukturze komunalnej.

Wskazówki Montażowe

Montaż mufy termokurczliwej powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP oraz doświadczenie w pracach kablarskich. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i uziemić kabel. Podczas osadzania rurek termokurczliwych stosować źródło ciepła (np. opalarkę) równomiernie, unikając przegrzania izolacji. Przygotowanie kabla (obnażenie żył, oczyszczenie) wykonać zgodnie z instrukcją producenta. Po skurczeniu sprawdzić szczelność połączenia. Dla zachowania parametrów elektrycznych zaleca się przestrzeganie zaleceń dotyczących długości odizolowania i temperatury skurczu podanej w dokumentacji technicznej.

FAQ

• Czy mufa zawiera klej termotopliwy we wszystkich rurkach? Tak, zarówno rurki do izolacji żył, jak i powłokowa rura zewnętrzna są wyposażone w wewnętrzną warstwę kleju termotopliwego, który po podgrzaniu uszczelnia i chroni przed wilgocią.
• Do jakich kabli można stosować tę mufę? Jest dedykowana do kabli czterożyłowych o izolacji polwinylowej (YAKY, YAKXS) o napięciu 0,6/1 kV i przekroju od 4×16 mm² do 4×70 mm².
• Czy można montować mufę pod wodą lub w gruncie? Po prawidłowym wykonaniu skurczu mufa zapewnia wodoszczelność na poziomie IP odpowiednim do stosowania w ziemi (w suchym gruncie). Zaleca się jednak sprawdzenie specyfikacji producenta dla konkretnych warunków – przy montażu w gruncie należy dodatkowo zabezpieczyć przed uszkodzeniami mechanicznymi.
