Mufa remontowa, typ CHRMSV 24kV 95-240 ze złączką śrubową | 304741 Cellpack

Opis i Kluczowe Cechy

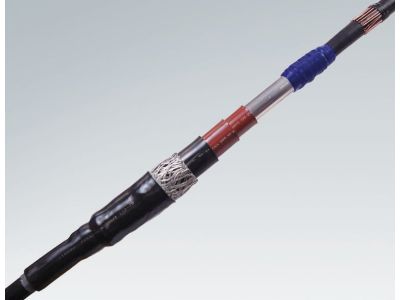

Mufa remontowa termokurczliwa typu CHRMSV 24kV 95-240 (symbol 304741) przeznaczona do trwałej naprawy i łączenia kabli średniego napięcia (SN). Wyposażona w złączkę śrubową, co umożliwia pewne i powtarzalne połączenie bez użycia specjalistycznych narzędzi zaciskowych. Zakres przekroju od 95 do 240 mm² zapewnia elastyczność zastosowania dla różnych typów kabli.

• Napięcie znamionowe 24 kV: dedykowana do sieci średniego napięcia, gwarantuje bezpieczną izolację i niezawodność w standardowych systemach dystrybucji energii.
• Zakres przekroju 95–240 mm²: umożliwia stosowanie zarówno dla kabli o mniejszych, jak i dużych przekrojach, co ogranicza potrzebę magazynowania wielu rozmiarów muf.
• Złączka śrubowa: zapewnia łatwy montaż bez konieczności stosowania narzędzi hydraulicznych – wystarczy klucz dynamometryczny.
• Technologia termokurczliwa: po nagrzaniu kurczy się szczelnie na kablach, tworząc trwałą izolację i uszczelnienie przed wilgocią.
• Konstrukcja remontowa: umożliwia naprawę uszkodzonych odcinków kabli bez konieczności wymiany całego ciągu, co skraca czas przestoju i obniża koszty.

Zgodność z Normami

Produkt zgodny z wymaganiami europejskich norm dla osprzętu kablowego średniego napięcia, posiada certyfikat CE. Montaż zgodnie z instrukcją producenta zapewnia zachowanie parametrów izolacji i wytrzymałości elektrycznej.

Zastosowanie

Mufa termokurczliwa CHRMSV 24kV 95-240 znajduje zastosowanie przy pracach eksploatacyjnych i modernizacyjnych w sieciach SN.

• Naprawa uszkodzonych odcinków kabli średniego napięcia (przebicia izolacji, przecięcia mechaniczne).
• Przedłużanie istniejących linii kablowych w stacjach transformatorowych i rozdzielnicach SN.
• Łączenie dwóch odcinków kabli o różnych przekrojach w zakresie 95–240 mm² za pomocą złączki śrubowej.
• Renowacja starych połączeń kablowych bez konieczności demontażu całego ciągu.

Wskazówki Montażowe

Prace instalacyjne mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do prac przy urządzeniach SN. Przed rozpoczęciem montażu bezwzględnie odłączyć napięcie i uziemić kabel. Oczyścić i przygotować żyły zgodnie z instrukcją producenta. Złączkę śrubową dokręcać momentem podanym w dokumentacji. Nagrzewanie termokurczliwej powłoki wykonywać równomiernie palnikiem gazowym lub opalarką, unikając przegrzania. Po zakończeniu sprawdzić szczelność i ciągłość elektryczną połączenia.

FAQ

• Czy mufa nadaje się do kabli o przekroju 95 mm²? Tak, zakres roboczy obejmuje przekroje od 95 do 240 mm² – można ją stosować zarówno dla kabli o przekroju 95 mm², jak i 240 mm² oraz wszystkich pośrednich.
• Czy złączka jest śrubowa, czy wymaga zaciskania? Złączka jest śrubowa – do montażu potrzebny jest klucz dynamometryczny, nie ma potrzeby stosowania prasy hydraulicznej.
• Czy mufa jest odporna na wilgoć? Tak, dzięki termokurczliwej izolacji po nagrzaniu tworzy szczelną barierę przed wilgocią i zanieczyszczeniami, co jest kluczowe dla niezawodności w sieci SN.
