Mufa przelotowa do kabli 1-żyłowych, typ CHMSV 24kV 240-400 mm2 do 36kV, ze złączką śrubową | 261302 Cellpack

Opis i Kluczowe Cechy

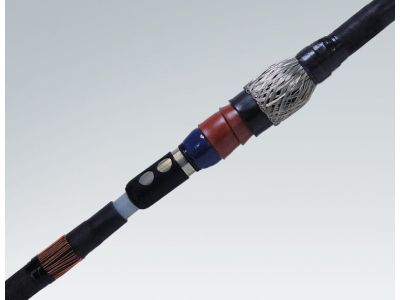

Mufa przelotowa CHMSV (symbol 261302) to profesjonalne rozwiązanie do łączenia kabli 1-żyłowych w sieciach średniego napięcia. Przeznaczona do napięcia znamionowego 24 kV z możliwością pracy do 36 kV, obsługuje przekroje od 240 do 400 mm². Złączka śrubowa ułatwia szybki i pewny montaż.

• Napięcie znamionowe: 24 kV (do 36 kV) – umożliwia bezpieczną pracę w sieciach SN z zapasem wytrzymałości elektrycznej.
• Zakres przekrojów: 240–400 mm² – uniwersalność zastosowań przy różnych średnicach kabli jednożyłowych.
• Złączka śrubowa: zapewnia trwałe i pewne połączenie mechaniczne i elektryczne bez konieczności stosowania specjalistycznych narzędzi.
• Dla kabli 1-żyłowych: dedykowana konstrukcja minimalizująca ryzyko błędów montażowych.
• Kompaktowa budowa: ułatwia instalację w ograniczonej przestrzeni rozdzielnic i przepustów kablowych.

Zgodność z Normami

Mufa CHMSV 261302 została zaprojektowana zgodnie z obowiązującymi normami europejskimi dla muf kablowych wysokiego napięcia. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności.

Zastosowanie

Mufa przelotowa CHMSV znajduje zastosowanie w instalacjach wymagających niezawodnego łączenia kabli średniego napięcia, szczególnie w obiektach o podwyższonych wymaganiach bezpieczeństwa pożarowego.

• Elektrownie i zakłady chemiczne
• Budynki użyteczności publicznej (szpitale, szkoły, biurowce)
• Lotniska, tunele i instalacje przybrzeżne
• Systemy przeciwpożarowe i drogi ewakuacyjne

Wskazówki Montażowe

Montaż mufy powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i uziemić kabel. Należy postępować zgodnie z instrukcją montażu producenta, zwracając szczególną uwagę na prawidłowe przygotowanie końcówek kabla i dokręcenie złączki śrubowej zalecanym momentem. Przekrój kabla musi mieścić się w zakresie 240–400 mm².

FAQ

• Jakie napięcie znamionowe ma mufa CHMSV 261302? Mufa jest przystosowana do napięcia znamionowego 24 kV, z możliwością stosowania w sieciach do 36 kV.
• Jaki zakres przekrojów kabli obsługuje mufa? Obsługuje kable jednożyłowe o przekroju od 240 do 400 mm².
• Jakiego typu jest złączka w mufie? Mufa wyposażona jest w złączkę śrubową, co ułatwia pewne i trwałe połączenie mechaniczno-elektryczne.
