Mufa przelotowa do kabli 1-żyłowych, typ CHMSV 12kV 95-240 mm2 do 36kV, ze złączką śrubową | 261293 Cellpack

Opis i Kluczowe Cechy

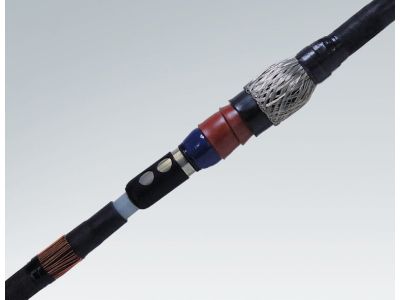

Mufa przelotowa typu CHMSV (symbol 261293) przeznaczona jest do łączenia jednożyłowych kabli o izolacji z tworzyw sztucznych. Produkt zaprojektowano dla napięcia znamionowego do 36 kV oraz zakresu przekroju od 95 do 240 mm², co pozwala na zastosowanie w sieciach średniego napięcia. Wyposażona w złączkę śrubową zapewnia pewne i trwałe połączenie mechaniczno-elektryczne żył.

• Napięcie do 36 kV: odpowiednia do pracy w sieciach średniego napięcia, gwarantująca bezpieczeństwo izolacji.
• Zakres przekroju 95–240 mm²: uniwersalność – jedna mufa obsługuje szeroki przedział przekrojów kabli, upraszczając magazynowanie.
• Złączka śrubowa: umożliwia łatwy i powtarzalny montaż bez specjalistycznego oprzyrządowania, z kontrolowanym momentem dokręcenia.
• Kompatybilność z różnymi ekranami: nadaje się do kabli z ekranem grafityzowanym, wytłaczanym oraz zdzieralnym, a także z żyłą powrotną z drutów lub taśm miedzianych.
• Konstrukcja do kabli 1-żyłowych: przeznaczona do łączenia żył w liniach kablowych o izolacji z tworzyw sztucznych (np. X(R)(U)H(A)KXS, YH(A)KXS).

Zgodność z Normami

Mufa CHMSV została zaprojektowana zgodnie z wymaganiami ogólnych norm europejskich oraz standardami DIN dla osprzętu kablowego średniego napięcia. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Szczegółowe numery norm dostępne są w karcie katalogowej producenta.

Zastosowanie

Mufa przelotowa CHMSV znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i bezpieczne połączenie jednożyłowych kabli elektroenergetycznych w systemach średniego napięcia.

• Łączenie odcinków kabli w sieciach dystrybucyjnych SN (np. w polach liniowych rozdzielnic).
• Przyłączanie kabli do transformatorów, aparatury rozdzielczej i stacji transformatorowych.
• Przedłużanie linii kablowych w przypadku modernizacji lub napraw średnionapięciowych sieci podziemnych.
• Wykonywanie połączeń w przejściach kablowych między budynkami lub na terenach przemysłowych.

Wskazówki Montażowe

Montaż mufy przelotowej CHMSV powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (E lub D) w zakresie prac pod napięciem do 1 kV oraz obsługi urządzeń średniego napięcia. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i sprawdzić brak obecności potencjału. Mufę montuje się na kablu zgodnie z instrukcją producenta; zalecany moment dokręcania złączki śrubowej oraz przekrój przewodu (kabla) należy dobierać według dokumentacji technicznej. Po zakończeniu montażu zaleca się wykonanie próby wytrzymałości elektrycznej izolacji.

FAQ

• Do jakiego napięcia przeznaczona jest mufa CHMSV? Mufa jest przystosowana do pracy w sieciach o napięciu znamionowym do 36 kV (prąd przemienny).
• Jaki zakres przekroju kabli obsługuje model 261293? Zakres obejmuje przekroje od 95 mm² do 240 mm² dla żyły miedzianej lub aluminiowej.
• Czy mufa nadaje się do kabli z ekranem grafityzowanym lub zdzieralnym? Tak, konstrukcja CHMSV umożliwia stosowanie z kablami o różnych rodzajach ekranu na izolacji – grafityzowanym, wytłaczanym oraz zdzieralnym, a także z żyłą powrotną z drutów lub taśm miedzianych.
