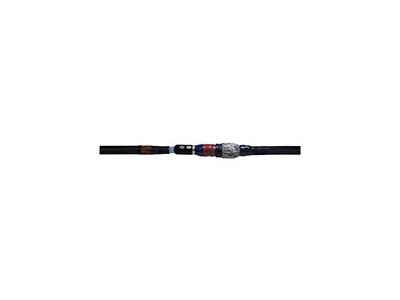

Mufa przelotowa do kabli 1-żyłowych, typ CHMSV 12kV 70-150 mm2 do 36kV, ze złączką śrubową | 261292 Cellpack

Opis i Kluczowe Cechy

Mufa przelotowa typu CHMSV (symbol 261292) przeznaczona do łączenia kabli 1-żyłowych w sieciach średniego napięcia o napięciu znamionowym 12 kV. Wyposażona w złączkę śrubową umożliwia pewne i trwałe połączenie żył o przekroju od 70 do 150 mm². Konstrukcja zapewnia stabilną pracę w systemach energetycznych przy zachowaniu wymaganej izolacji i odporności na warunki eksploatacyjne.

• Napięcie znamionowe 12 kV: dedykowana do sieci średniego napięcia, gwarantuje bezpieczną pracę w standardowych instalacjach SN.
• Zakres przekroju 70–150 mm²: uniwersalność zastosowania – jedna mufa obsługuje popularne przekroje kabli 1-żyłowych, redukując konieczność magazynowania wielu wariantów.
• Złączka śrubowa: prosty i niezawodny montaż mechaniczny – połączenie można wykonać standardowymi narzędziami, bez konieczności stosowania specjalistycznych pras.
• Przeznaczenie do kabli 1-żyłowych: idealna do budowy odcinków linii kablowych, w tym w rozdzielnicach i stacjach transformatorowych.
• Solidna obudowa izolacyjna: zapewnia ochronę przed zwarciami i utrzymanie parametrów dielektrycznych w długim okresie eksploatacji.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Zaprojektowany zgodnie z uznanymi standardami dla osprzętu kablowego średniego napięcia, co gwarantuje bezpieczeństwo i niezawodność w eksploatacji. Dokładne numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Mufa przelotowa CHMSV znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i bezpieczne połączenie dwóch odcinków kabla 1-żyłowego w sieci średniego napięcia.

• Łączenie odcinków kabli w liniach kablowych SN między rozdzielnicami a stacjami transformatorowymi.
• Wykonywanie połączeń przelotowych w szafach kablowej i złączach napowietrzno-kablowych.
• Budowa przyłączy dla odbiorców przemysłowych zasilanych z sieci 12 kV.
• Remonty i modernizacje istniejących odcinków kablowych – szybkie i niezawodne łączenie bez konieczności wymiany całego odcinka.

Wskazówki Montażowe

Montaż mufy przelotowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (minimum E) i przeszkolony w zakresie prac przy kablach SN. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i uziemić kable. Przygotować końcówki kabli zgodnie z instrukcją producenta – usunąć izolację na odpowiednią długość, oczyścić żyłę. Złączkę śrubową dokręcać z momentem podanym w dokumentacji (nie przekraczać zalecanego momentu). Po zamontowaniu sprawdzić ciągłość połączenia i wykonać próbę napięciową. Należy stosować przekrój przewodów zgodny z zakresem mufy (70–150 mm²).

FAQ

• Jakie napięcie znamionowe ma mufa CHMSV 261292? Napięcie znamionowe wynosi 12 kV – produkt przeznaczony jest do sieci średniego napięcia o tym poziomie izolacji.
• Jaki zakres przekroju kabli obsługuje ta mufa? Mufa jest przystosowana do kabli 1-żyłowych o przekroju od 70 do 150 mm² (Cu lub Al, w zależności od konstrukcji – zgodnie z dokumentacją).
• Czy złączka śrubowa nadaje się do wielokrotnego montażu? Złączka śrubowa jest przeznaczona do jednorazowego montażu – po dokręceniu nie należy jej odkręcać i ponownie używać. W przypadku demontażu należy zastosować nową mufę.
