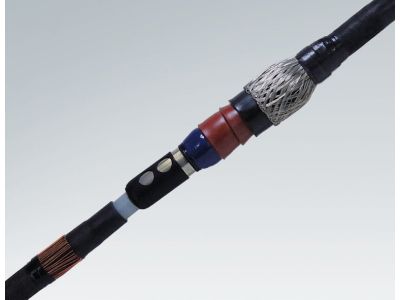

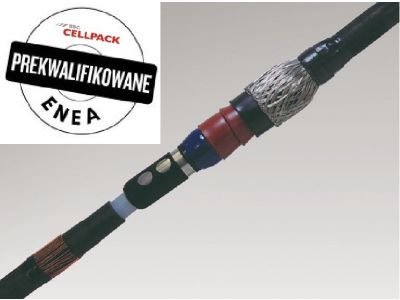

Mufa przelotowa do kabli 1-żyłowych CHMSV 24KV 50-150 mm2 do 36kV, ze złączką śrubową | 261300 Cellpack

Opis i Kluczowe Cechy

Mufa przelotowa CHMSV 24KV marki Cellpack to zaawansowane rozwiązanie technologiczne przeznaczone do łączenia jednożyłowych kabli o izolacji z tworzyw sztucznych. Produkt został zaprojektowany z myślą o pracy w wymagających warunkach, obsługując przekroje znamionowe żył w zakresie od 50 mm² do 150 mm². Dzięki zastosowaniu technologii termokurczliwej, mufa zapewnia doskonałą szczelność oraz wysoką wytrzymałość mechaniczną. Kluczowym elementem zestawu jest zintegrowana złączka śrubowa, która eliminuje konieczność użycia specjalistycznych narzędzi do zaprasowywania, co znacząco przyspiesza proces montażu i gwarantuje powtarzalność parametrów styku elektrycznego. Konstrukcja mufy pozwala na pracę przy napięciu znamionowym do 24 kV, a jej parametry izolacyjne są dostosowane do pracy w systemach o napięciu do 36 kV.

• Szeroki zakres przekrojów: Obsługa kabli od 50 mm² do 150 mm² zapewnia uniwersalność zastosowań.
• Technologia termokurczliwa: Gwarantuje odporność na wilgoć oraz czynniki chemiczne.
• Złączka śrubowa w zestawie: Umożliwia pewne połączenie żył bez użycia prasek hydraulicznych.
• Ognioodporność: Specjalna konstrukcja dedykowana do systemów podtrzymania funkcji elektrycznych.

Zgodność z Normami

Produkt posiada pełną prekwalifikację i certyfikację Enea, co potwierdza jego najwyższą jakość i bezpieczeństwo stosowania w polskiej sieci elektroenergetycznej. Mufa spełnia rygorystyczne wymagania dla osprzętu kablowego średniego napięcia, co jest kluczowe przy budowie infrastruktury krytycznej. Zastosowane materiały są zgodne z normami dotyczącymi systemów ognioodpornych, co pozwala na ich montaż w miejscach o podwyższonych wymaganiach przeciwpożarowych.

Zastosowanie

Mufa CHMSV znajduje zastosowanie wszędzie tam, gdzie wymagana jest najwyższa niezawodność i zachowanie ciągłości zasilania w sytuacjach awaryjnych. Jest idealnym rozwiązaniem dla:

• Elektrowni i zakładów chemicznych: Gdzie panują trudne warunki środowiskowe.
• Infrastruktury transportowej: Lotniska, tunele oraz drogi ewakuacyjne.
• Budynków użyteczności publicznej: Szpitale, centra handlowe i biurowce.
• Instalacji przybrzeżnych (offshore): Dzięki wysokiej odporności na korozję i wilgoć.
• Systemów przeciwpożarowych: Zapewnienie zasilania dla pomp pożarowych i systemów oddymiania.

Wskazówki Montażowe

Podczas montażu mufy termokurczliwej należy zwrócić szczególną uwagę na odpowiednie przygotowanie końcówek kabli. Należy dokładnie usunąć warstwy półprzewodzące oraz oczyścić izolację główną. Podczas obkurczania rur termokurczliwych zaleca się używanie palnika gazowego o miękkim płomieniu, prowadząc go od środka mufy ku jej końcom, aby uniknąć zamknięcia pęcherzyków powietrza. Złączka śrubowa powinna być dokręcona zgodnie z instrukcją producenta, aż do momentu zerwania łbów śrub, co sygnalizuje osiągnięcie optymalnego momentu dokręcania i właściwego docisku styku.

FAQ

• Czy mufa nadaje się do kabli 3-żyłowych? Prezentowany model CHMSV jest dedykowany do kabli 1-żyłowych. W przypadku kabli wielożyłowych należy zastosować odpowiedni zestaw trójfazowy.
• Czy do montażu złączki potrzebuję praski? Nie, zestaw zawiera złączkę śrubową z łbami zrywalnymi, co pozwala na montaż przy użyciu standardowych kluczy nasadowych.
• Jaki jest maksymalny poziom napięcia pracy? Mufa jest certyfikowana do pracy w sieciach o napięciu znamionowym do 24 kV, z wytrzymałością konstrukcyjną do 36 kV.
