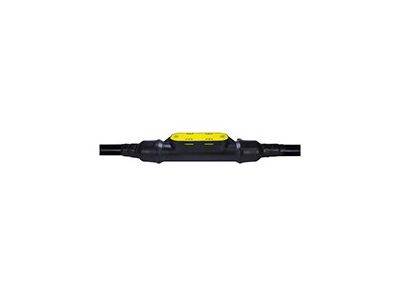

Mufa przelotowa 12/20kV do kabli 1-żyłowych ekranowanych o izolacji polimerowej CKM 24kV 95-240mm2 | 251713 Cellpack

Opis i Kluczowe Cechy

Mufa przelotowa typu CKM (symbol 251713) przeznaczona jest do łączenia kabli 1-żyłowych o izolacji polimerowej z warstwą ekranu (wytłaczanego lub zdzieralnego) oraz żyłą powrotną w postaci drutów lub taśm miedzianych. Przystosowana do maksymalnego napięcia sieciowego 24 kV (napięcie znamionowe 12/20 kV) i obsługująca przekroje robocze 95–240 mm², zapewnia niezawodne połączenia w sieciach średniego napięcia.

• Zakres przekrojów 95–240 mm²: kompatybilność z szeroką gamą kabli energetycznych stosowanych w rozdzielczych i przemysłowych sieciach SN.
• Maksymalne napięcie sieciowe 24 kV (12/20 kV): odpowiednia do pracy w typowych instalacjach średniego napięcia, zachowując wymagany margines bezpieczeństwa.
• Obsługa różnych typów ekranu (wytłaczany / zdzieralny): umożliwia stosowanie z kablami o zróżnicowanej konstrukcji izolacji, zwiększając elastyczność projektowania.
• Kompatybilność z żyłami powrotnymi z drutów lub taśm miedzianych: dopasowanie do budowy kabla bez konieczności stosowania dodatkowych adapterów.
• Izolacja polimerowa kabli docelowych: zapewnia trwałość i odporność na typowe czynniki środowiskowe w sieciach SN.

Zgodność z Normami

Mufa przelotowa CKM 251713 jest zgodna z obowiązującymi europejskimi normami dla osprzętu kablowego średniego napięcia oraz posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i niezawodności. Szczegółowe informacje o normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Mufa przeznaczona jest przede wszystkim do wykonywania połączeń przelotowych w sieciach kablowych średniego napięcia, gdzie wymagana jest ciągłość ekranu i żyły powrotnej. Znajduje zastosowanie w następujących scenariuszach:

• Łączenie odcinków kabli 1-żyłowych w liniach rozdzielczych SN (12/20 kV).
• Przyłączanie kabli w stacjach transformatorowych i złączach kablowych.
• Remonty i modernizacje istniejących ciągów kablowych – umożliwia wymianę uszkodzonego odcinka bez konieczności układania nowego kabla na całej trasie.
• Instalacje w obiektach przemysłowych i komercyjnych zasilanych z sieci średniego napięcia.

Wskazówki Montażowe

Montaż mufy przelotowej powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do prac pod napięciem w sieciach SN. Przed rozpoczęciem czynności należy bezwzględnie odłączyć napięcie i uziemić kabel po obu stronach. Przygotowanie izolacji, ekranu i żyły powrotnej należy przeprowadzić zgodnie z instrukcją producenta dostarczoną wraz z produktem. Stosować narzędzia i materiały pomocnicze (np. maty termokurczliwe, smary) zalecane dla tego typu osprzętu kablowego. Przekrój przewodów i parametry połączenia muszą być dostosowane do prądu obciążenia kabla.

FAQ

• Jakie maksymalne napięcie sieciowe może być podłączone do tej mufy? Mufa CKM 251713 przeznaczona jest do maksymalnego napięcia sieciowego 24 kV (napięcie znamionowe 12/20 kV).
• Jaki zakres przekrojów kabli obsługuje? Mufa obsługuje kable o przekroju żyły roboczej od 95 mm² do 240 mm².
• Czy mufa nadaje się do kabli z ekranem zdzieralnym? Tak, produkt został zaprojektowany do współpracy zarówno z ekranem wytłaczanym, jak i zdzieralnym, oraz z żyłą powrotną wykonaną z drutów lub taśm miedzianych.
