Mufa przejściowa12/20kV z kabli 3-żył.na 3 kable 1-żył.CHMP(H)SV/3-1 95-240mm2 24KV ze złącz.śrubow | 261257 Cellpack

Opis i Kluczowe Cechy

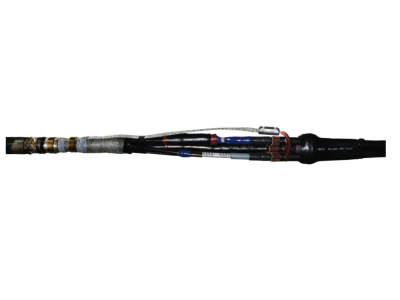

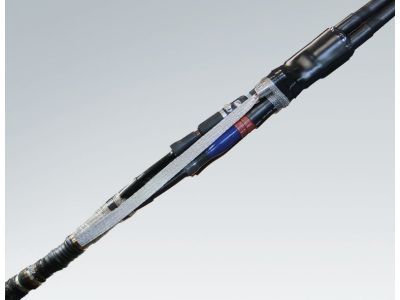

Hybrydowa mufa przejściowa CHMP(H)SV/3-1 marki Cellpack to zaawansowane rozwiązanie inżynieryjne zaprojektowane do profesjonalnego łączenia systemów elektroenergetycznych o różnych technologiach izolacji. Produkt umożliwia przejście z jednego kabla 3-żyłowego o izolacji papierowej (np. typu HAKnFtA) na trzy kable 1-żyłowe o izolacji z tworzyw sztucznych (np. XRUHAKXS). Mufa jest dedykowana do pracy w sieciach o napięciu znamionowym 12/20 (24) kV, zapewniając pełną ciągłość elektryczną i mechaniczną połączenia.

• Technologia hybrydowa: Połączenie sprawdzonych metod uszczelniania z nowoczesnymi elementami prefabrykowanymi.
• Silikonowe elementy sterujące: Zastosowanie trwale elastycznych elementów sterujących polem elektrycznym gwarantuje optymalny rozkład naprężeń dielektrycznych, co minimalizuje ryzyko wyładowań niezupełnych.
• Złączki śrubowe w zestawie: Wyposażenie mufy w złączki śrubowe pozwala na obsługę szerokiego zakresu przekrojów od 95 mm² do 240 mm², eliminując konieczność użycia specjalistycznych narzędzi do prasowania.
• Wysoka odporność: Konstrukcja zapewnia doskonałą ochronę przed wnikaniem wilgoci oraz odporność na czynniki chemiczne i środowiskowe.

Zgodność z Normami

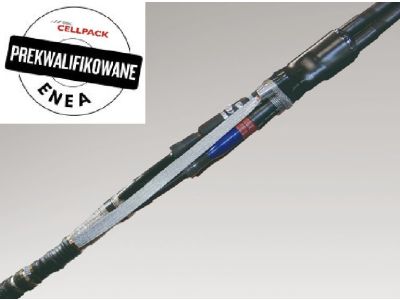

Produkt został poddany rygorystycznym procedurom badawczym, co potwierdza jego niezawodność w krytycznej infrastrukturze energetycznej. Mufa spełnia wymagania normy DIN VDE 0278-629-2, która określa standardy testowania osprzętu kablowego na napięcia od 3,6/6 (7,2) kV do 20,8/36 (42) kV. Dodatkowo, rozwiązanie posiada prekwalifikację i certyfikację Enea, co czyni je dopuszczonym do stosowania w profesjonalnych sieciach dystrybucyjnych polskich operatorów systemów elektroenergetycznych.

Zastosowanie

Mufa CHMP(H)SV/3-1 znajduje zastosowanie wszędzie tam, gdzie zachodzi potrzeba modernizacji sieci lub połączenia nowo projektowanych linii z tworzyw sztucznych z istniejącą infrastrukturą kabli papierowych. Jest idealna dla:

• Kabli typu H (Hoechstaedter): Kabli o izolacji papierowej ze wspólną powłoką metalową.
• Przejść systemowych: Łączenia kabli 3-żyłowych ekranowanych z kablami 1-żyłowymi o izolacji wytłaczanej.
• Energetyki zawodowej: Budowy i remontów linii średniego napięcia (SN) o poziomach 12/20 kV oraz 12,7/22 kV.

Wskazówki Montażowe

Montaż mufy powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem standardów czystości i precyzji. Kluczowe aspekty instalacji obejmują:

• Przygotowanie kabla: Należy zachować minimalną średnicę na izolacji kabla po usunięciu zewnętrznej warstwy półprzewodzącej wynoszącą 17,3 mm.
• Długość montażowa: Całkowita długość mufy po zainstalowaniu wynosi 1100 mm, co należy uwzględnić przy planowaniu wykopu lub przestrzeni w kanale kablowym.
• Moment dokręcania: Dzięki złączkom śrubowym montaż jest szybki i bezpieczny – śruby zrywalne gwarantują uzyskanie optymalnego docisku styku bez użycia klucza dynamometrycznego.
• Gotowość do pracy: System hybrydowy pozwala na natychmiastowe podanie napięcia po zakończeniu prac montażowych.

FAQ

1. Czy mufa nadaje się do kabli o przekroju 240 mm²?
Tak, mufa CHMP(H)SV/3-1 obsługuje szeroki zakres przekrojów znamionowych, w tym najpopularniejsze przekroje od 95 mm² do 240 mm² dla napięcia 24 kV.

2. Jakie są główne zalety silikonowych elementów sterujących?
Silikon jest materiałem trwale elastycznym, co pozwala na ścisłe przyleganie do izolacji kabla nawet podczas cykli obciążeniowych i zmian temperatury, co zapewnia długotrwałą szczelność i stabilność pola elektrycznego.

3. Czy zestaw zawiera wszystkie elementy niezbędne do montażu?
Tak, zestaw zawiera korpusy mufy, elementy sterujące, złączki śrubowe oraz materiały uszczelniające niezbędne do wykonania pełnego przejścia z kabla 3-żyłowego na trzy kable 1-żyłowe.
