Mufa przejściowa 18/30kV z kabli 3-żyłowych na 3 kable 1-żyłowe CHMP(H)/3-1 150-300 36KV | 197617 Cellpack

Opis i Kluczowe Cechy

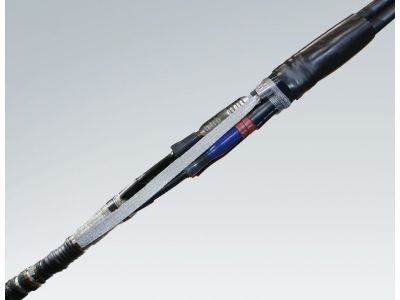

Mufa przejściowa termokurczliwa oznaczona symbolem 197617 (typ CHMP(H)/3-1) przeznaczona jest do łączenia kabli 3-żyłowych z trzema kablami 1-żyłowymi w sieciach średniego napięcia. Zaprojektowana na napięcie znamionowe 18/30 kV (maksymalnie 36 kV) oraz zakres przekrojów żył 150–300 mm², zapewnia trwałe i szczelne połączenie w systemach kablowych SN. Wykonana w technologii termokurczliwej, nie wymaga stosowania dodatkowych złączek – montaż odbywa się przez nasunięcie i skurczenie termicznie.

• Napięcie znamionowe 18/30 kV (Um 36 kV): Gwarantuje bezpieczną pracę w sieciach średniego napięcia, umożliwiając niezawodne przejście między kablami 3-żyłowymi a odcinkami 1-żyłowymi bez ryzyka przebicia izolacji.
• Zakres przekrojów 150–300 mm²: Szeroka kompatybilność z typowymi żyłami miedzianymi i aluminiowymi w sieciach SN – jedna mufa pokrywa wiele popularnych przekrojów.
• Technologia termokurczliwa bez złączek: Prosty i szybki montaż przez skurczenie cieplne – eliminuje konieczność stosowania dodatkowych łączników mechanicznych, co skraca czas instalacji i zwiększa niezawodność.
• Konstrukcja przejściowa 3→1: Umożliwia zmianę konfiguracji kabla (3-żyłowy na trzy jednożyłowe) bez stosowania złączek pośrednich, co ułatwia rozgałęzianie w rozdzielniach SN.
• Izolacja termokurczliwa na 36 kV: Wytrzymuje maksymalne napięcie robocze 36 kV, co daje margines bezpieczeństwa w sieciach 18/30 kV oraz w przypadku przepięć przejściowych.

Zgodność z Normami

Mufa przejściowa CHMP(H)/3-1 została zaprojektowana i wyprodukowana zgodnie z obowiązującymi europejskimi normami dla osprzętu kablowego średniego napięcia. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw UE dotyczących bezpieczeństwa i kompatybilności. Producent deklaruje zgodność z wymaganiami stawianymi dla termokurczliwych systemów kablowych SN. Szczegółowe numery norm dostępne są w karcie katalogowej produktu.

Zastosowanie

Mufa przejściowa CHMP(H)/3-1 36 kV znajduje zastosowanie w rozdzielnicach i polach kablowych średniego napięcia, wszędzie tam, gdzie konieczne jest przejście z odcinka kabla 3-żyłowego na trzy kable jednożyłowe. Sprawdza się w sieciach dystrybucyjnych i przemysłowych.

• Łączenie kabli 3-żyłowych z pojedynczymi kablami 1-żyłowymi w stacjach transformatorowych SN,
• Rozgałęzianie linii kablowych w rozdzielniach średniego napięcia,
• Modernizacja i przebudowa istniejących tras kablowych w sieciach 18/30 kV,
• Stosowanie w instalacjach przemysłowych wymagających elastycznego rozdzielenia trzech żył na osobne kable SN.

Wskazówki Montażowe

Montaż mufy przejściowej CHMP(H)/3-1 musi być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (grupa G1 lub G2) oraz odpowiednim przygotowaniem do prac przy urządzeniach średniego napięcia. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i uziemić kabel. Zaleca się stosowanie się do instrukcji montażowej producenta, która obejmuje: przygotowanie odcinków kabli (usunięcie izolacji, uformowanie ekranów), nasunięcie elementów termokurczliwych i ich skurczenie gorącym powietrzem (np. opalarką) w określonej temperaturze i czasie. Nie stosować do montażu otwartego ognia. Przekrój żył kabla musi mieścić się w zakresie 150–300 mm². Po zakończeniu montażu zaleca się próbę napięciową (elektryczną) zgodnie z procedurami dla sieci SN.

FAQ

• Czy mufa zawiera złączki do łączenia żył? Nie, mufa CHMP(H)/3-1 jest typu bez złączek – działa wyłącznie w technologii termokurczliwej. Żyły kabli łączone są poprzez ich umieszczenie w rękawie termokurczliwym i skurczenie cieplne; dodatkowe łączniki mechaniczne nie są wymagane ani dostarczane.
• Jaki stopień ochrony (IP) zapewnia mufa po zamontowaniu? W dostarczonych danych nie podano konkretnego stopnia IP. Mufa termokurczliwa po skurczeniu tworzy szczelną izolację, jednak w zastosowaniach SN wymagana jest dodatkowa ochrona mechaniczna i środowiskowa w postaci studzienek lub osłon kablowych. Należy kierować się wytycznymi producenta.
• Czy mufa nadaje się do kabli z izolacją suchą (XLPE/PE) oraz papierowo-olejową? Mufa przeznaczona jest do kabli 3-żyłowych i 1-żyłowych w zakresie przekrojów 150–300 mm². Producent nie precyzuje rodzaju izolacji – zaleca się dobór na podstawie karty katalogowej. W przypadku kabli z izolacją papierowo-olejową wymagane są dodatkowe procedury (np. zalanie żywicą) – przed montażem należy skonsultować się z dostawcą.
