Mufa przejściowa 12/20kV z kabli 3-żył na1-żył z złącz.śrub. CHMP(H)SV 3-1 24kV 50-150mm2 PL | 261443 Cellpack

Opis i Kluczowe Cechy

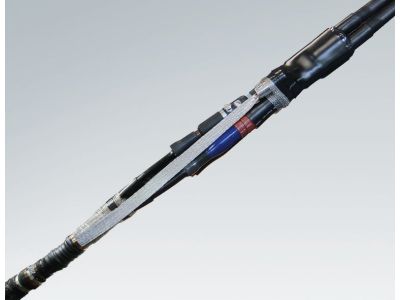

Mufa przejściowa hybrydowa typu CHMP(H)SV 3-1 marki Cellpack to zaawansowane rozwiązanie techniczne zaprojektowane do profesjonalnego łączenia systemów kablowych o różnych konstrukcjach i izolacjach. Produkt umożliwia przejście z jednego kabla 3-żyłowego o izolacji papierowej (np. typu HAKnFtA) na trzy kable 1-żyłowe o izolacji z tworzyw sztucznych (np. typu XRUHAKXS). Zestaw jest dedykowany do pracy w sieciach o napięciu znamionowym 12/20 kV, przy czym konstrukcja pozwala na bezpieczne stosowanie w systemach do 24 kV.

• Szeroki zakres przekrojów: Obsługa żył roboczych w zakresie od 50 mm² do 150 mm² zapewnia uniwersalność i redukcję stanów magazynowych.
• Złącza śrubowe w zestawie: Zastosowanie technologii śrub zrywalnych eliminuje konieczność użycia specjalistycznych narzędzi do zaprasowywania, gwarantując optymalny moment dokręcania i trwały kontakt elektryczny.
• Technologia hybrydowa: Połączenie komponentów termokurczliwych z elementami odpornymi na działanie syciwa kablowego zapewnia doskonałe uszczelnienie i kontrolę pola elektrycznego.
• Kompatybilność z kablami Hoechstaedtera: Mufa jest w pełni przystosowana do kabli o izolacji papierowej ze wspólną powłoką metalową, co jest kluczowe przy modernizacji starszych odcinków sieci.

Zgodność z Normami

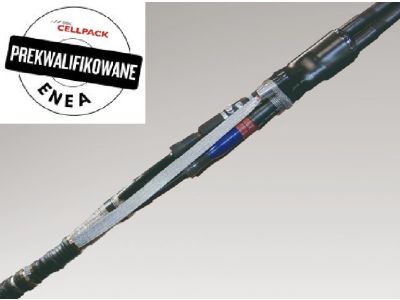

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości obowiązujące w energetyce zawodowej. Mufa CHMP(H)SV posiada pełną prekwalifikację oraz certyfikację grupy Enea, co potwierdza jej dopuszczenie do stosowania w infrastrukturze krytycznej. Konstrukcja jest zgodna z normami określającymi parametry osprzętu kablowego średniego napięcia, co gwarantuje długowieczność połączenia i odporność na przebicia elektryczne oraz czynniki środowiskowe.

Zastosowanie

Mufa znajduje zastosowanie wszędzie tam, gdzie zachodzi potrzeba modernizacji istniejących linii kablowych lub rozbudowy sieci średniego napięcia. Jest niezastąpiona przy:

• Łączeniu starszych linii magistralnych wykonanych w technologii papierowo-olejowej z nowoczesnymi systemami w izolacji XLPE.
• Przejściach z kabli trójfazowych na kable jednożyłowe wyprowadzane do nowoczesnych rozdzielnic SN.
• Pracach remontowych w miejskich sieciach energetycznych, gdzie dominują kable typu HAKnFtA.

Wskazówki Montażowe

Montaż mufy powinien być przeprowadzany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy dokładnie oczyścić i przygotować końce kabli, zwracając szczególną uwagę na usunięcie warstw półprzewodzących i odpowiednie zarobienie izolacji papierowej. Podczas obkurczania elementów termokurczliwych należy używać palnika z miękkim płomieniem, prowadząc proces od środka ku brzegom, aby uniknąć zamknięcia pęcherzyków powietrza. Złącza śrubowe należy dokręcać do momentu zerwania łba śruby, co sygnalizuje uzyskanie prawidłowego docisku styku.

FAQ

• Czy zestaw zawiera wszystkie elementy niezbędne do montażu? Tak, zestaw CHMP(H)SV 3-1 zawiera komplet komponentów izolacyjnych, uszczelniających oraz złącza śrubowe dla podanego zakresu przekrojów.
• Czy mufa może być stosowana bezpośrednio w ziemi? Tak, po prawidłowym montażu i obkurczeniu powłok zewnętrznych, mufa zapewnia pełną szczelność i może być eksploatowana w gruncie.
• Jaki jest maksymalny poziom napięcia dla tego modelu? Mufa jest certyfikowana do pracy w systemach o napięciu znamionowym do 24 kV, co czyni ją idealnym rozwiązaniem dla standardowych sieci 15 kV i 20 kV.
