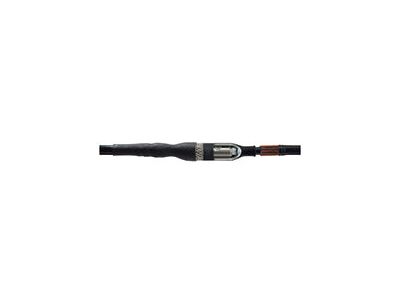

Mufa nasuwana, typ CAMSV-C 24kV 35-95 mm2 z zewnętrzną rurą zimnokurczliwą, ze złączką śrubową | 370725 Cellpack

Opis i Kluczowe Cechy

Mufa nasuwana CAMSV-C (symbol 370725) to rozwiązanie do łączenia kabli elektroenergetycznych o przekroju 35-95 mm² w instalacjach średniego napięcia 24 kV. Wyposażona w zewnętrzną rurę zimnokurczliwą zapewniającą doskonałą izolację i ochronę mechaniczną połączenia. Zastosowanie złączki śrubowej gwarantuje pewne i trwałe połączenie przewodów, eliminując ryzyko poluzowania się styku w trakcie eksploatacji.

• Napięcie znamionowe 24 kV: Przeznaczona do średnich napięć – stosowana w sieciach elektroenergetycznych, stacjach transformatorowych i przyłączeniach kablowych.
• Przekrój przewodów 35-95 mm²: Kompatybilna z kablami o szerokim zakresie średnic – uniwersalne rozwiązanie do różnych instalacji.
• Zewnętrzna rura zimnokurczliwa: Izolacja termokurczliwa zapewnia doskonałą ochronę przed wilgocią, zanieczyszczeniami i uszkodzeniami mechanicznymi, zwiększając trwałość połączenia.
• Złączka śrubowa: Gwarantuje pewne i stabilne połączenie przewodów, eliminując konieczność lutowania lub spawania. Łatwy montaż i demontaż w razie potrzeby.
• Mufa nasuwana: Szybki montaż bez użycia specjalistycznych narzędzi – rura kurczy się pod wpływem ciepła (np. z użyciem opalarki), szczelnie otulając miejsce połączenia.

Zgodność z Normami

Mufa CAMSV-C spełnia wymagania norm europejskich dla muf kablowych średniego napięcia. Jest zgodna z dyrektywami UE i posiada oznakowanie CE. Zapewnia zgodność z normami dotyczącymi izolacji, wytrzymałości mechanicznej i odporności na warunki atmosferyczne w instalacjach elektroenergetycznych.

Zastosowanie

Mufa nasuwana CAMSV-C dedykowana jest do profesjonalnych zastosowań w energetyce, gdzie wymagane jest niezawodne i bezpieczne połączenie kabli średniego napięcia.

• Łączenie kabli elektroenergetycznych w stacjach transformatorowych i rozdzielniach.
• Prywatne i przemysłowe przyłącza kablowe do 24 kV.
• Renowacja i modernizacja istniejącej infrastruktury kablowej.
• Instalacje podziemne i napowietrzne wymagające wysokiej odporności na warunki zewnętrzne.

Wskazówki Montażowe

Montaż mufy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami dotyczącymi prac pod napięciem. Przed rozpoczęciem prac należy odłączyć napięcie i upewnić się, że kable są odpowiednio przygotowane (odizolowane, czyste i suchy). Zastosować rurę zimnokurczliwą zgodnie z instrukcją producenta – użyć opalarki do równomiernego skurczenia się rury. Dokręcić złączkę śrubową momentem zgodnym z dokumentacją techniczną. Po montażu przeprowadzić próbę napięciową w celu potwierdzenia szczelności i izolacji połączenia.

FAQ

• Czy mufa CAMSV-C wymaga specjalnych narzędzi do montażu? Tak – do skurczenia rury zimnokurczliwej niezbędna jest opalarka (np. gazowa). Złączka śrubowa dokręcana jest standardowym kluczem dynamometrycznym.
• Jakie napięcie wytrzymuje mufa? Mufa przeznaczona jest do pracy przy napięciu znamionowym 24 kV – zgodnie z parametrem podanym w nazwie produktu.
• Czy mufa jest odporna na wilgoć i UV? Tak – zewnętrzna rura zimnokurczliwa zapewnia ochronę przed wilgocią, promieniowaniem UV i innymi czynnikami atmosferycznymi, co czyni ją odpowiednią do zastosowań zewnętrznych.
