Mufa kablowa 12/20kV 24JTS1.M70-150rs ze złączką śrubową | 24JTS1.M70-150rs Nexans

Opis i Kluczowe Cechy

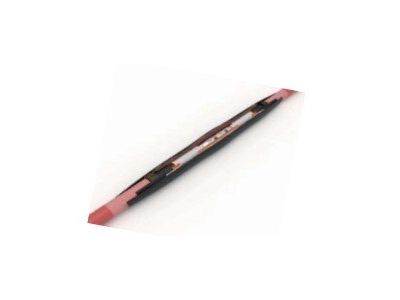

Mufa kablowa Nexans 24JTS1.M70-150rs to zaawansowane rozwiązanie przelotowe zaprojektowane do pracy w sieciach średniego napięcia o standardzie 12/20 kV (Umax 24 kV). Produkt ten wykorzystuje innowacyjną technologię termokurczliwą JTS, która integruje trzy kluczowe funkcje w jednym elemencie: sterowanie polem elektrycznym, izolację oraz uszczelnienie zewnętrzne. Dzięki zastosowaniu złączki śrubowej ze śrubami zrywalnymi, mufa obsługuje szeroki zakres przekrojów żył roboczych od 70 mm² do 150 mm², co znacząco redukuje koszty magazynowania i ułatwia dobór osprzętu na placu budowy.

• Zintegrowana konstrukcja: Jednoelementowy korpus termokurczliwy skraca czas montażu i minimalizuje ryzyko błędów instalacyjnych.
• Złączka śrubowa: Eliminuje konieczność posiadania specjalistycznych prasek hydraulicznych, zapewniając optymalny moment dokręcania poprzez zerwanie łba śruby.
• Ochrona przed wilgocią: Grubościenne rury termokurczliwe z klejem termotopliwym gwarantują pełną szczelność wzdłużną i poprzeczną.
• Trwałość: Wysoka odporność na promieniowanie UV oraz czynniki chemiczne występujące w glebie.

Zgodność z Normami

Mufa 24JTS1.M70-150rs została poddana rygorystycznym testom typu, aby zapewnić najwyższą niezawodność w infrastrukturze energetycznej. Produkt spełnia wymagania międzynarodowej normy CENELEC HD 629.1, co potwierdza jego zdolność do bezpiecznej pracy pod obciążeniem w długofalowej perspektywie czasowej. Zastosowane materiały izolacyjne są zgodne z dyrektywami środowiskowymi, a proces produkcji Nexans podlega certyfikacji ISO 9001, co gwarantuje powtarzalność parametrów technicznych każdej dostarczonej jednostki.

Zastosowanie

Produkt jest dedykowany do łączenia jednożyłowych kabli energetycznych o izolacji z tworzyw sztucznych (XLPE/PE/EPR) z ekranem z drutów miedzianych. Mufa znajduje szerokie zastosowanie w:

• Miejskich sieciach rozdzielczych średniego napięcia.
• Przyłączach farm wiatrowych oraz instalacji fotowoltaicznych do sieci zawodowej.
• Infrastrukturze przemysłowej wymagającej stabilnego zasilania o napięciu roboczym 12/20 kV.
• Naprawach uszkodzonych odcinków linii kablowych układanych bezpośrednio w ziemi, w kanałach kablowych lub na konstrukcjach wsporczych.

Wskazówki Montażowe

Prawidłowa instalacja mufy Nexans 24JTS1 wymaga przestrzegania reżimu technologicznego. Przed przystąpieniem do prac należy dokładnie oczyścić i odtłuścić powłokę zewnętrzną kabla. Kluczowym etapem jest precyzyjne przygotowanie ekranu półprzewodzącego oraz izolacji głównej zgodnie z dołączoną instrukcją montażu. Podczas obkurczania rur termokurczliwych należy używać palnika gazowego z miękkim płomieniem, prowadząc proces od środka mufy ku jej końcom, aby uniknąć zamknięcia pęcherzyków powietrza. Po zerwaniu łbów śrub w złączce, należy upewnić się, że nie pozostały ostre krawędzie, które mogłyby uszkodzić warstwy izolacyjne.

FAQ

• Czy mufa pasuje do kabli z ekranem z taśm miedzianych? Standardowy zestaw jest zoptymalizowany pod ekran z drutów. W przypadku ekranu z taśm należy zastosować dodatkowy zestaw uziemiający (dostępny osobno).
• Jaki jest zakres przekrojów dla tej mufy? Model 24JTS1.M70-150rs obsługuje żyły o przekroju znamionowym od 70 mm² do 150 mm².
• Czy do montażu złączki potrzebuję klucza dynamometrycznego? Nie, złączka śrubowa posiada śruby zrywalne, które automatycznie gwarantują uzyskanie odpowiedniego docisku styku w momencie urwania łba.
