Mufa CHMSV3 24kV 16-95 | 7000319-48 Cellpack

Opis i Kluczowe Cechy

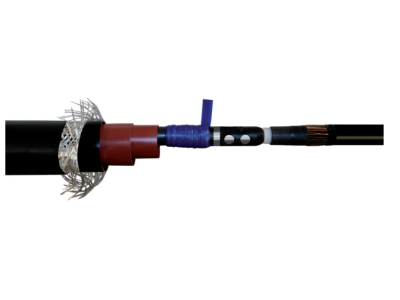

Mufa termokurczliwa CHMSV3 24kV o zakresie 16-95 mm² to profesjonalne rozwiązanie do wykonywania trwałych połączeń kabli średniego napięcia w instalacjach elektroenergetycznych. Wykorzystuje technologię termokurczliwą z elementami samozgrzewalnymi, zapewniając szczelność i odporność na warunki atmosferyczne. Przeznaczona zarówno do montażu wewnętrznego, jak i zewnętrznego.

• Napięcie znamionowe 24kV: Gwarantuje bezpieczną pracę w sieciach średniego napięcia, spełniając wymogi bezpieczeństwa dla kabli elektroenergetycznych.
• Zakres 16-95 mm²: Uniwersalne dopasowanie do kabli o różnych przekrojach – od 16 mm² do 95 mm², eliminując potrzebę stosowania wielu rozmiarów.
• Technologia termokurczliwa z samozgrzewaniem: Zapewnia szczelne połączenie, odporne na wilgoć, pył i korozję – trwałość porównywalna z połączeniami spawanymi.
• Odporność na czynniki zewnętrzne: Przeznaczona do montażu w trudnych warunkach atmosferycznych – deszcz, śnieg, promieniowanie UV.
• Montaż bez specjalistycznych narzędzi: Prosty proces instalacji metodą termokurczu, nie wymaga skomplikowanych urządzeń ani materiałów dodatkowych.

Zgodność z Normami

Mufa CHMSV3 24kV spełnia wymagania norm międzynarodowych i europejskich dla połączeń kabli średniego napięcia, w tym normy IEC 60502-4 i EN 50393. Posiada certyfikaty potwierdzające zgodność z dyrektywami Unii Europejskiej i oznaczenie CE.

Zastosowanie

Mufa CHMSV3 24kV znajduje zastosowanie w sieciach elektroenergetycznych średniego napięcia, gdzie wymagana jest trwała, szczelna i odporna na warunki zewnętrzne metoda łączenia kabli.

• Łączenie kabli w liniach napowietrznych i kablowych SN.
• Reparacje i modernizacje istniejących sieci kablowych.
• Budowa nowych odcinków linii średniego napięcia w energetyce zawodowej i przemysłowej.
• Zastosowania w trudnych warunkach środowiskowych – od mrozów po wysokie temperatury.

Wskazówki Montażowe

Montaż mufy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że kabel jest suchy i czysty. Proces montażu obejmuje przygotowanie końcówek kabli (odizolowanie, oczyszczenie), założenie mufy termokurczliwej, nagrzanie jej palnikiem gazowym lub termopistoletem aż do pełnego przylegania do izolacji kabla. Po schłodzeniu uzyskuje się szczelne, samozgrzewalne połączenie. Należy przestrzegać zalecanych temperatur i czasu nagrzewania.

FAQ

• Czy mufa CHMSV3 24kV nadaje się do montażu w pomieszczeniach? Tak – dzięki konstrukcji samozgrzewalnej i odporności na czynniki zewnętrzne, mufa może być stosowana zarówno wewnątrz, jak i na zewnątrz budynków.
• Jakie narzędzia są potrzebne do montażu? Podstawowe wyposażenie: termopistolet lub palnik gazowy o odpowiedniej mocy, nożyk do ściągania izolacji, szczotka druciana do czyszczenia żył. Do przygotowania kabla zalecane jest użycie ściągacza izolacji.
• Czy mufa wymaga dodatkowych materiałów uszczelniających? Nie – technologia termokurczliwa z samozgrzewaniem eliminuje konieczność stosowania taśm, klejów czy mas uszczelniających. Połączenie powstaje przez fizyczne zgrzanie warstwy klejącej w wyniku nagrzania.
