Mufa CHMP(H)SV3-1 24KV 35-70 | 316174 Cellpack

Opis i Kluczowe Cechy

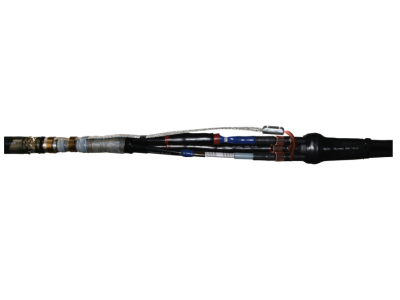

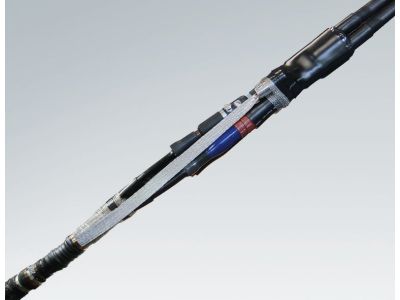

Mufa przejściowa termokurczliwa CHMP(H)SV3-1 (symbol 316174) przeznaczona do łączenia kabli średniego napięcia. Dzięki napięciu znamionowemu 24 kV oraz zakresowi przekrojów 35–70 mm² zapewnia bezpieczne i trwałe połączenie w sieciach SN. Wyposażona w złączki śrubowe ułatwiające montaż bez konieczności stosowania specjalistycznych narzędzi.

• Napięcie znamionowe 24 kV: umożliwia stosowanie w sieciach średniego napięcia, gwarantując odpowiednią izolację i bezpieczeństwo eksploatacji.
• Zakres przekrojów 35–70 mm²: elastyczność dopasowania do różnych typów kabli, ogranicza konieczność magazynowania wielu rozmiarów.
• Złączki śrubowe: zapewniają pewne i powtarzalne połączenie żył kabli, ułatwiając montaż i serwis.
• Wykonanie termokurczliwe: po zastosowaniu ciepła kurczy się, tworząc szczelną izolację mechaniczną i elektryczną.
• Typ przejściowy: umożliwia łączenie kabli o różnej konstrukcji (np. o różnych typach żył lub izolacji).

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla osprzętu kablowego średniego napięcia. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami UE.

Zastosowanie

Mufa CHMP(H)SV3-1 znajduje zastosowanie w sieciach elektroenergetycznych średniego napięcia, gdzie wymagane jest niezawodne i trwałe łączenie kabli.

• Łączenie odcinków kabli w sieciach rozdzielczych 24 kV.
• Instalacje w stacjach transformatorowych oraz rozdzielnicach SN.
• Przemysłowe sieci energetyczne wymagające odpornych na warunki środowiskowe połączeń.
• Remonty i modernizacje istniejących linii kablowych.

Wskazówki Montażowe

Montaż mufy powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV powyżej 1 kV) z zachowaniem zasad BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i uziemij kabel. Postępuj ściśle według instrukcji producenta dotyczącej przygotowania kabla, nakładania mufy, montażu złączek i procesu termokurczenia. Używaj odpowiednich narzędzi (nagrzewnica, szczypce do ściągania izolacji). Po zakończeniu montażu sprawdź ciągłość żył oraz stan izolacji.

FAQ

• Do jakiego napięcia przeznaczona jest mufa? Mufa jest przeznaczona do pracy przy napięciu znamionowym 24 kV (sieci średniego napięcia).
• Jaki zakres przekrojów kabli obsługuje? Zakres przekrojów wynosi od 35 do 70 mm² – można ją stosować z kablami o różnych przekrojach w tym przedziale.
• Czy mufa jest wyposażona w złączki? Tak, mufa zawiera złączki śrubowe umożliwiające łatwe i pewne połączenie żył kabli bez konieczności stosowania narzędzi zaciskowych.
