Mostek ZQV 1,5N/10 BL niebieski | 1985680000 Weidmuller

Opis i Kluczowe Cechy

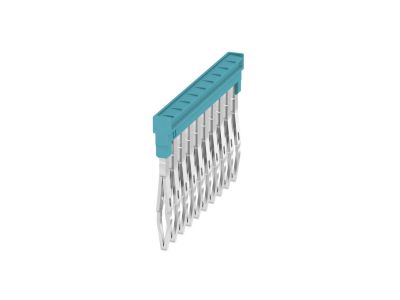

Mostek ZQV 1,5N/10 BL niebieski (nr kat. 1985680000) to łącznik poprzeczny przeznaczony do złączek szeregowych serii Z. Jako element osprzętu ułatwia szybkie i pewne łączenie potencjałów w rozdzielnicach oraz szafach sterowniczych, eliminując konieczność stosowania dodatkowych przewodów. Kompaktowa konstrukcja i wyraźny kolor niebieski wspierają przejrzystość instalacji.

• Przeznaczenie: łącznik poprzeczny do złączek szeregowych serii Z – umożliwia bezpieczne i uporządkowane łączenie potencjałów bez użycia przewodów, oszczędzając miejsce i czas montażu.
• Kolor niebieski: ułatwia identyfikację w rozdzielnicy, co przyspiesza diagnostykę i obsługę techniczną.
• Kompatybilność z serią Z: dopasowany do zacisków tej serii – gwarantuje stabilne połączenie mechaniczne i elektryczne.
• Łatwy montaż: wsuwany bezpośrednio w złączkę, nie wymaga narzędzi ani dodatkowych elementów mocujących.
• Oszczędność miejsca: zastępuje wiele pojedynczych przewodów, co upraszcza prowadzenie instalacji w szafie sterowniczej.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi dyrektywami europejskimi i posiada certyfikat CE. Został zaprojektowany zgodnie z ogólnymi wymaganiami stawianymi osprzętowi do aparatury modułowej w systemie DIN.

Zastosowanie

Mostek ZQV 1,5N/10 BL znajduje zastosowanie wszędzie tam, gdzie konieczne jest zwarcie potencjałów w złączkach szeregowych – zarówno w instalacjach przemysłowych, jak i w automatyce budynkowej.

• Łączenie wspólnych potencjałów (np. N, PE) w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie szyn zasilających dla obwodów sterowniczych (24 V DC, 230 V AC).
• Dystrybucja napięcia sterującego w szafach PLC i systemach automatyki.
• Oszczędne i przejrzyste prowadzenie połączeń w wąskich kanałach kablowych.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Mostek przeznaczony jest do montażu w złączkach szeregowych serii Z zamontowanych na szynie TH35 (DIN). Należy upewnić się, że styki mostka są całkowicie wsunięte i zablokowane. Momenty dokręcania oraz przekroje przewodów dobierać zgodnie z dokumentacją producenta złączek.

FAQ

• W jakim kolorze dostępny jest ten produkt? Produkt dostępny jest w kolorze niebieskim, co ułatwia identyfikację i segregację obwodów w rozdzielnicy.
• Jaki stopień ochrony ma mostek? Stopień ochrony zależy od zastosowanej złączki i obudowy rozdzielnicy. Sam mostek jako element wewnętrzny nie ma przypisanego IP.
• Czy można stosować mostek do złączek innych serii niż Z? Mostek jest dedykowany wyłącznie do złączek szeregowych serii Z. Stosowanie z innymi seriami może spowodować niepewne połączenie.
