Mostek zastępujący element na przewodzie płaskim SmartWire-DT, SWD4-SEL8-10 | 116021 Eaton

Alternatywny kod produktu: SWD4-SEL8-10

Opis i Kluczowe Cechy

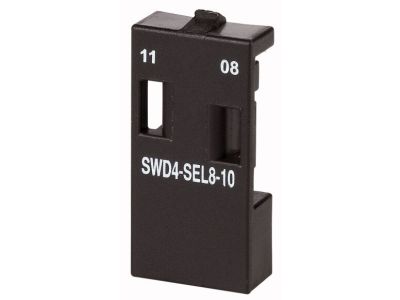

Symbol 116021 (SWD4-SEL8-10) to mostek zastępujący element funkcyjny na przewodzie płaskim SmartWire-DT. Przeznaczony do wtykania w otwarte miejsca montażowe w płytkach przewodowych M22-SWD-I zamiast rzeczywistego przycisku, wskaźnika czy przełącznika. Pozwala zachować ciągłość magistrali komunikacyjnej oraz fizycznej linii przewodu płaskiego bez konieczności stosowania dodatkowych przewodów.

• Zastępuje element funkcyjny: zapewnia ciągłość połączeń SmartWire-DT w miejscu, gdzie nie jest potrzebny konkretny moduł sterowniczy – upraszcza projektowanie szaf sterowniczych.
• Wtykowy montaż w płytce M22-SWD-I: nie wymaga narzędzi – mostek wsuwa się w wolne gniazdo, skracając czas instalacji przy rekonfiguracji linii.
• Dedykowany do systemu SmartWire-DT: gwarantuje pełną kompatybilność mechaniczną i elektryczną z łączówkami, rozgałęźnikami i przewodami płaskimi tej serii.
• Kompaktowa konstrukcja: nie zwiększa gabarytów rozdzielnicy – mostek zajmuje dokładnie miejsce usuniętego elementu, bez zmiany geometrii przewodu płaskiego.

Zgodność z Normami

Produkt został zaprojektowany jako integralna część systemu SmartWire-DT, który spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Konkretne numery norm nie zostały podane w karcie katalogowej.

Zastosowanie

Mostek SWD4-SEL8-10 znajduje zastosowanie wszędzie tam, gdzie w linii SmartWire-DT trzeba tymczasowo lub trwale pominąć moduł funkcyjny, zachowując pełną funkcjonalność magistrali.

• Pomijanie nieużywanych przycisków, wskaźników lub przełączników w rozdzielnicach sterowniczych – bez przerywania przewodu płaskiego.
• Rekonfiguracja układów automatyki budynkowej – szybkie usuwanie zbędnych elementów bez wymiany całego odcinka przewodu.
• Prototypowanie i testy – możliwość zmiany konfiguracji stanowiska bez lutowania czy demontażu połączeń.
• Uzupełnianie pustych slotów w płytkach M22-SWD-I podczas rozbudowy instalacji – mostek utrzymuje ciągłość sygnałów.

Wskazówki Montażowe

Montaż mostka może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania całego systemu SmartWire-DT. Mostek wsuwa się ręcznie w wolne gniazdo płytki przewodowej M22-SWD-I – nie wymaga dodatkowych narzędzi ani dokręcania. Upewnij się, że element został całkowicie osadzony (słyszalne kliknięcie). Nie przekraczaj dopuszczalnego promienia gięcia przewodu płaskiego – przestrzegaj zaleceń producenta systemu.

FAQ

• Czy mostek posiada podświetlenie lub element sterowniczy? Nie. Mostek SWD4-SEL8-10 jest elementem biernym – jego jedyną funkcją jest zastąpienie modułu funkcyjnego w przewodzie płaskim. Nie zawiera diod, przycisków ani żadnych elementów aktywnych.
• Jaki jest stopień ochrony (IP) mostka? Stopień ochrony nie został podany w danych produktu. Ponieważ mostek montowany jest wewnątrz rozdzielnicy (podobnie jak pozostałe elementy SmartWire-DT), typowo przyjmuje się IP20 dla wnętrza szaf sterowniczych – jednak nie gwarantujemy tej wartości. W razie potrzeby szczegółowych danych skontaktuj się z producentem.
• Czy mostek można stosować z dowolną płytką przewodową SmartWire-DT? Mostek jest przeznaczony wyłącznie do płytek M22-SWD-I (brak informacji o kompatybilności z innymi wariantami). Przed montażem sprawdź oznaczenie płytki – musi to być M22-SWD‑I lub wariant oznaczony w dokumentacji jako zgodny.
