Mostek wtykany FBS 50-3,5, 50-biegunowy, czerwony | 3000706 Phoenix Contact

Opis i Kluczowe Cechy

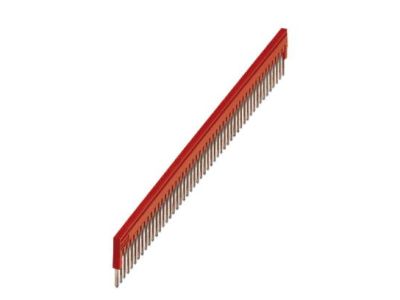

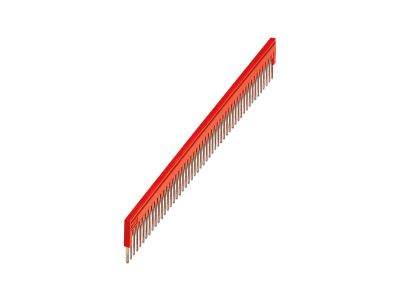

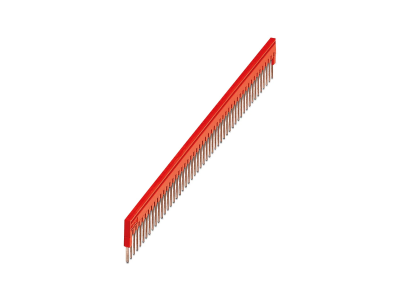

Mostek wtykany FBS 50-3,5 od renomowanego producenta Phoenix Contact to zaawansowane rozwiązanie systemowe przeznaczone do efektywnego i niezawodnego mostkowania potencjałów w złączach szynowych. Produkt charakteryzuje się imponującą liczbą 50 biegunów, co pozwala na jednoczesne połączenie dużej grupy zacisków, znacząco redukując czas potrzebny na okablowanie szafy sterowniczej. Wymiar rastra wynoszący 3,5 mm jest precyzyjnie dostosowany do kompaktowych złączy, co umożliwia optymalne wykorzystanie przestrzeni na szynie DIN. Czerwony kolor izolacji pełni funkcję nie tylko estetyczną, ale przede wszystkim identyfikacyjną, ułatwiając szybkie rozpoznanie konkretnych grup potencjałów lub obwodów podczas prac serwisowych i diagnostycznych.

• Wysoka wydajność montażu: Dzięki konstrukcji wtykanej, instalacja mostka odbywa się beznarzędziowo, co eliminuje ryzyko błędów montażowych.
• Możliwość docięcia: Konstrukcja pozwala na skrócenie mostka do wymaganej liczby biegunów, co czyni go niezwykle uniwersalnym elementem w warsztacie elektroinstalatora.
• Trwałość połączenia: Zastosowane materiały przewodzące gwarantują niską rezystancję przejścia i stabilność termiczną nawet przy pełnym obciążeniu prądowym.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami przemysłowymi, które gwarantują bezpieczeństwo użytkowania w wymagających środowiskach. Mostek FBS 50-3,5 spełnia wymagania dotyczące odporności na wibracje oraz wstrząsy, co jest kluczowe w aplikacjach mobilnych oraz w przemyśle ciężkim. Materiał izolacyjny posiada klasę palności zgodną z normą UL 94 V0, co oznacza, że w przypadku wystąpienia łuku elektrycznego lub pożaru, materiał jest samogasnący i nie podtrzymuje płomienia, zwiększając tym samym bezpieczeństwo całej instalacji rozdzielczej.

Zastosowanie

Mostek wtykany FBS 50-3,5 znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej oraz elektroenergetyce. Jest idealnym rozwiązaniem do tworzenia wspólnych szyn zasilających dla czujników i elementów wykonawczych w systemach sterowania PLC. Dzięki 50-biegunowej konstrukcji, doskonale sprawdza się w rozdzielnicach o dużym zagęszczeniu sygnałów, gdzie konieczne jest szybkie i przejrzyste rozdzielenie potencjałów dodatnich lub ujemnych. Wykorzystywany jest przez prefabrykatorów szaf sterowniczych, integratorów systemów oraz działy utrzymania ruchu w celu modernizacji i uproszczenia istniejących układów połączeń.

Wskazówki Montażowe

Instalacja mostka FBS 50-3,5 jest intuicyjna, jednak wymaga zachowania kilku zasad technicznych dla zapewnienia optymalnej pracy układu:

• Wciskanie: Mostek należy docisnąć równomiernie na całej długości, aż do całkowitego osadzenia w szybie mostkowej złącza szynowego.
• Dostosowanie długości: W przypadku konieczności skrócenia mostka, zaleca się użycie dedykowanych szczypiec do cięcia bocznego, aby uniknąć deformacji styków. Po docięciu należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych.
• Oznakowanie: Po zamontowaniu mostka warto zweryfikować poprawność połączeń za pomocą miernika ciągłości obwodu, wykorzystując otwory pomiarowe dostępne w złączach Phoenix Contact.

FAQ

• Czy mostek FBS 50-3,5 można dzielić na mniejsze odcinki? Tak, mostki z serii FBS są zaprojektowane w sposób umożliwiający ich przycinanie do dowolnej liczby biegunów, co pozwala na elastyczne dopasowanie do bieżących potrzeb instalacji.
• Jaki jest główny cel stosowania czerwonego koloru izolacji? Czerwony kolor jest standardowo używany do oznaczania potencjałów dodatnich (np. +24V DC) lub fazowych, co zwiększa przejrzystość dokumentacji technicznej wewnątrz szafy.
• Czy mostek pasuje do złączy innych producentów? Mostek FBS 50-3,5 jest dedykowany do systemów złączy szynowych Phoenix Contact o rastrze 3,5 mm. Kompatybilność z innymi systemami zależy od geometrii szybu mostkowego danego producenta.
