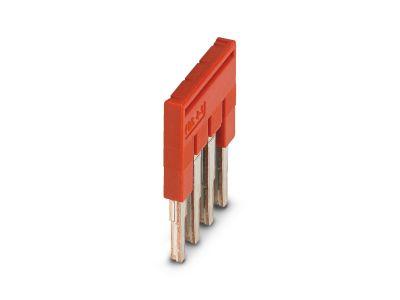

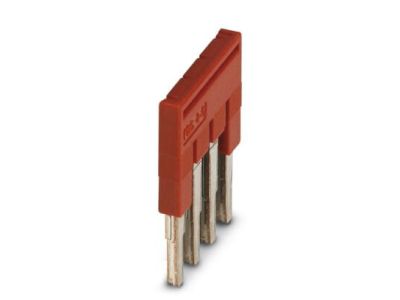

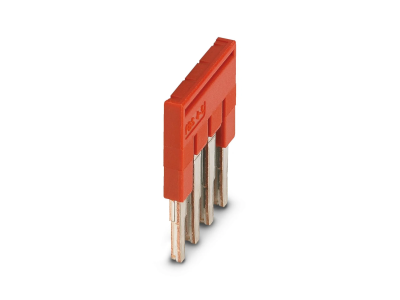

Mostek wtykany FBS 4-5, 4-biegunowy, czerwony | 3030187 Phoenix Contact

Opis i Kluczowe Cechy

Mostek wtykany FBS 4-5 o numerze katalogowym 3030187 to zaawansowane rozwiązanie od renomowanego producenta Phoenix Contact, zaprojektowane z myślą o maksymalnej efektywności w szafach sterowniczych. Produkt charakteryzuje się liczbą 4 biegunów, co pozwala na jednoczesne zmostkowanie czterech sąsiadujących złączy szynowych. Dzięki zastosowaniu wymiaru rastra wynoszącego 5,2 mm, mostek jest w pełni kompatybilny z szeroką gamą złączek z serii CLIPLINE complete. Kompaktowe wymiary (długość 22,7 mm oraz szerokość 19,4 mm) sprawiają, że element ten idealnie wpisuje się w gęstą zabudowę aparatury modułowej.

• Wysoka przewodność: Wykonany z wysokiej jakości stopów miedzi, co gwarantuje niską rezystancję przejścia i minimalne straty energii.
• Izolacja PA 6.6: Obudowa w kolorze czerwonym wykonana z poliamidu zapewnia doskonałe właściwości dielektryczne oraz odporność na starzenie termiczne.
• System wtykowy: Eliminuje konieczność dokręcania śrub, co znacząco skraca czas prefabrykacji rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami przemysłowymi, co potwierdza jego niezawodność w wymagających środowiskach pracy. Materiał izolacyjny spełnia klasę palności V0 zgodnie z normą UL 94, co oznacza samogasnące właściwości w przypadku wystąpienia łuku elektrycznego lub pożaru. Mostek FBS 4-5 jest w pełni zgodny z dyrektywą RoHS, co gwarantuje brak substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Mostek wtykany FBS 4-5 znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej oraz elektroinstalacjach budynkowych. Jest niezastąpiony wszędzie tam, gdzie wymagane jest szybkie i pewne powielanie potencjałów na listwach zaciskowych. Czerwony kolor izolacji ułatwia identyfikację wizualną konkretnych grup potencjałowych (np. zasilanie DC lub obwody sterownicze), co podnosi bezpieczeństwo serwisowania instalacji. Idealnie sprawdza się w systemach sterowania PLC, rozdzielnicach niskiego napięcia oraz w układach zasilania awaryjnego.

Wskazówki Montażowe

Montaż mostka FBS 4-5 jest intuicyjny i nie wymaga specjalistycznych narzędzi. Aby zapewnić poprawne połączenie elektryczne, należy:

• Wsunąć mostek w dedykowany kanał mostkowy złączki szynowej aż do wyraźnego oporu.
• Upewnić się, że wszystkie 4 styki weszły równomiernie w gniazda złączek.
• W przypadku konieczności skrócenia mostka, należy użyć dedykowanego narzędzia do cięcia (np. CUTFOX-FBS), aby zachować odpowiednie odstępy izolacyjne i uniknąć zwarć.
• Pamiętać, że mostki wtykowe Phoenix Contact są przeznaczone do wielokrotnego wpinania i wypinania bez utraty parametrów mechanicznych styku.

FAQ

Czy mostek FBS 4-5 można docinać na mniejszą liczbę biegunów?
Tak, konstrukcja mostka pozwala na jego docięcie, jednak należy pamiętać o zachowaniu odpowiednich parametrów izolacyjnych na krawędziach cięcia.

Jaki jest maksymalny prąd obciążenia dla tego mostka?
Prąd maksymalny jest uzależniony od typu złączki szynowej, w której mostek jest zamontowany. Należy zawsze weryfikować dane techniczne konkretnej serii złączek CLIPLINE.

Czy kolor czerwony ma znaczenie techniczne?
Kolor służy głównie do celów organizacyjnych i identyfikacyjnych wewnątrz szafy, ułatwiając rozróżnienie obwodów o różnych funkcjach lub napięciach.
