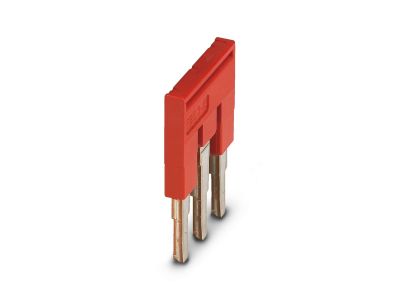

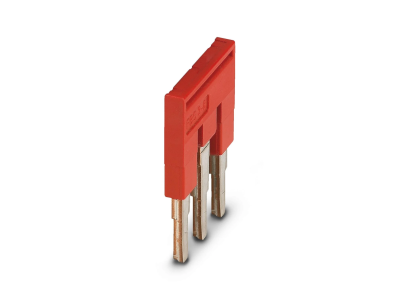

Mostek wtykany FBS 3-6, 3-biegunowy, czerwony | 3030242 Phoenix Contact

Opis i Kluczowe Cechy

Mostek wtykany FBS 3-6 od renomowanego producenta Phoenix Contact to profesjonalne rozwiązanie przeznaczone do szybkiego i niezawodnego mostkowania potencjałów w złączkach szynowych. Produkt charakteryzuje się wymiarem rastra wynoszącym 6,2 mm, co idealnie odpowiada standardom systemowym serii CLIPLINE complete. Dzięki zastosowaniu 3-biegunowej konstrukcji, element ten pozwala na jednoczesne połączenie trzech sąsiadujących zacisków, co znacząco redukuje czas potrzebny na okablowanie rozdzielnicy. Czerwony kolor izolacji pełni funkcję nie tylko estetyczną, ale przede wszystkim ułatwia identyfikację wizualną konkretnych grup potencjałów, co jest kluczowe podczas prac serwisowych i diagnostycznych.

• Liczba biegunów: 3, co umożliwia efektywne zarządzanie dystrybucją energii.
• Raster: 6,2 mm, zapewniający pełną kompatybilność z szeroką gamą złączek Phoenix Contact.
• Szerokość całkowita: 16,9 mm, precyzyjnie dopasowana do wymiarów obudów złączek.
• System wtykowy: Pozwala na beznarzędziowy montaż, co eliminuje ryzyko błędów montażowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami przemysłowymi, co gwarantuje bezpieczeństwo użytkowania w wymagających środowiskach elektroenergetycznych. Materiały izolacyjne użyte do produkcji mostka FBS 3-6 spełniają wymagania dotyczące odporności termicznej oraz posiadają odpowiednią klasę palności, co jest niezbędne w profesjonalnych instalacjach automatyki i rozdziału energii. Solidna konstrukcja styków zapewnia niską rezystancję przejścia, co minimalizuje straty energii i zapobiega nadmiernemu nagrzewaniu się punktów połączeniowych.

Zastosowanie

Mostek FBS 3-6 znajduje szerokie zastosowanie w nowoczesnych systemach sterowania i rozdzielnicach niskiego napięcia. Jest niezastąpiony wszędzie tam, gdzie wymagane jest szybkie powielanie potencjałów dodatnich, ujemnych lub sygnałowych. Dzięki swojej budowie, mostek ten jest powszechnie wykorzystywany przez prefabrykatorów szaf sterowniczych, instalatorów systemów automatyki budynkowej oraz inżynierów utrzymania ruchu w zakładach przemysłowych. Możliwość łatwego docięcia mostka (przy zachowaniu odpowiednich zasad bezpieczeństwa) pozwala na jeszcze większą elastyczność w projektowaniu układów połączeń.

Wskazówki Montażowe

Montaż mostka FBS 3-6 jest intuicyjny i nie wymaga specjalistycznych narzędzi. Aby zapewnić poprawne połączenie elektryczne, należy wcisnąć mostek w dedykowany kanał mostkowy złączki szynowej, aż do momentu wyczucia wyraźnego oporu. Należy upewnić się, że wszystkie styki weszły w gniazda złączek równomiernie. W przypadku konieczności demontażu, zaleca się użycie standardowego wkrętaka płaskiego do podważenia elementu. Ważne jest, aby przed montażem sprawdzić, czy raster złączki odpowiada rastrowi mostka (6,2 mm), co gwarantuje trwałość i stabilność mechaniczną całego układu na szynie DIN.

FAQ

• Czy mostek FBS 3-6 można skracać? Tak, mostki z serii FBS mogą być przycinane do wymaganej liczby biegunów, jednak należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych po cięciu.
• Czy kolor czerwony ma znaczenie techniczne? Kolor służy głównie do identyfikacji wizualnej (np. oznaczanie potencjału dodatniego), parametry elektryczne są identyczne dla różnych kolorów tej samej serii.
• Z jakimi złączkami współpracuje ten mostek? Jest on kompatybilny ze wszystkimi złączkami Phoenix Contact o rastrze 6,2 mm wyposażonymi w kanał mostkowy systemu CLIPLINE complete.
