Mostek wtykany FBS 3-5, 3-biegunowy, czerwony | 3030174 Phoenix Contact

Opis i Kluczowe Cechy

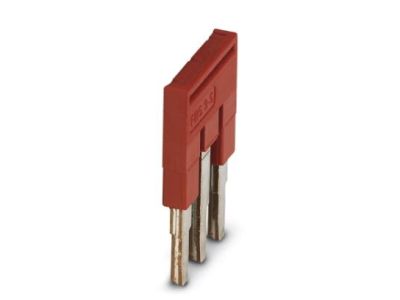

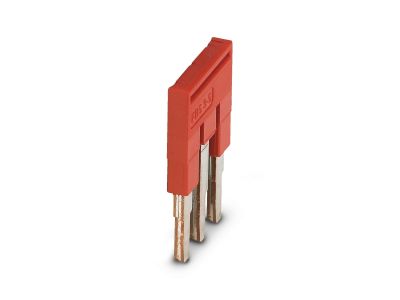

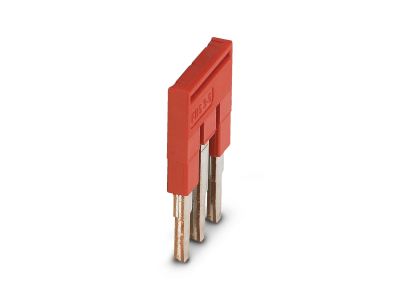

Mostek wtykany FBS 3-5 o numerze katalogowym 3030174 to profesjonalne rozwiązanie od renomowanego producenta Phoenix Contact, zaprojektowane z myślą o maksymalnej efektywności w szafach sterowniczych i rozdzielnicach. Produkt charakteryzuje się 3-biegunową konstrukcją, która umożliwia błyskawiczne i pewne mostkowanie potencjałów w złączkach szynowych. Dzięki zastosowaniu rastra o wymiarze 5,2 mm, mostek jest w pełni kompatybilny z szeroką gamą komponentów systemu CLIPLINE complete.

• Wysoka przewodność: Wykonany z wysokiej jakości stopów miedzi, co gwarantuje niską rezystancję przejścia i minimalne straty energii.
• Kompaktowe wymiary: Długość 22,7 mm oraz szerokość 14,2 mm pozwalają na optymalne zagospodarowanie przestrzeni na szynie DIN.
• Wyrazista kolorystyka: Czerwona izolacja ułatwia szybką identyfikację wizualną obwodów, co jest kluczowe podczas prac serwisowych i diagnostycznych.
• System wtykowy: Eliminuje konieczność dokręcania śrub, co znacząco skraca czas prefabrykacji systemów automatyki.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami przemysłowymi, co zapewnia bezpieczeństwo użytkowania w wymagających środowiskach. Mostek FBS 3-5 spełnia wymagania dotyczące odporności na wibracje oraz stabilności termicznej, co jest potwierdzone certyfikacją producenta Phoenix Contact. Materiał izolacyjny posiada klasę palności zgodną ze standardem UL 94 V0, co oznacza, że w przypadku wystąpienia łuku elektrycznego materiał jest samogasnący i nie podtrzymuje płomienia.

Zastosowanie

Mostek wtykany FBS 3-5 znajduje szerokie zastosowanie w nowoczesnej elektrotechnice i automatyce przemysłowej. Jest niezastąpiony wszędzie tam, gdzie wymagane jest szybkie powielanie potencjałów (np. zasilania 24V DC lub masy) na sąsiadujących złączkach szynowych. Idealnie sprawdza się w:

• Rozdzielnicach niskiego napięcia,
• Szafach sterowniczych maszyn i urządzeń,
• Systemach sterowania PLC, gdzie wymagana jest wysoka gęstość upakowania sygnałów,
• Instalacjach budynkowych wymagających przejrzystego rozdziału energii.

Wskazówki Montażowe

Montaż mostka FBS 3-5 jest intuicyjny, jednak dla zapewnienia długotrwałej bezawaryjności należy przestrzegać poniższych zaleceń:

• Weryfikacja rastra: Przed montażem upewnij się, że złączki szynowe posiadają raster 5,2 mm.
• Docisk: Mostek należy wcisnąć w dedykowany kanał mostkowy złączki aż do wyczuwalnego oporu, co gwarantuje pełne połączenie elektryczne.
• Skracanie: W razie potrzeby mostek można przyciąć do wymaganej liczby biegunów przy użyciu dedykowanych narzędzi tnących, dbając o zachowanie odpowiednich odstępów izolacyjnych.
• Bezpieczeństwo: Wszelkie prace montażowe powinny być wykonywane przy odłączonym napięciu zasilania.

FAQ

• Czy mostek FBS 3-5 można stosować ze złączkami innych producentów? Mostek jest zoptymalizowany pod system CLIPLINE complete firmy Phoenix Contact. Stosowanie go z innymi systemami wymaga weryfikacji wymiarów kanału mostkowego.
• Jaki jest prąd znamionowy tego mostka? Prąd znamionowy zależy od typu złączki, w której mostek jest zamontowany, jednak konstrukcja FBS 3-5 pozwala na przenoszenie pełnych obciążeń prądowych dedykowanych dla rastra 5,2 mm.
• Czy czerwony kolor ma znaczenie techniczne? Kolor służy głównie do kodowania wizualnego (np. oznaczanie potencjału dodatniego), co ułatwia orientację w szafie elektrycznej.
