Mostek wtykany FBS 20-6, 20-biegunowy, czerwony | 3030365 Phoenix Contact

Opis i Kluczowe Cechy

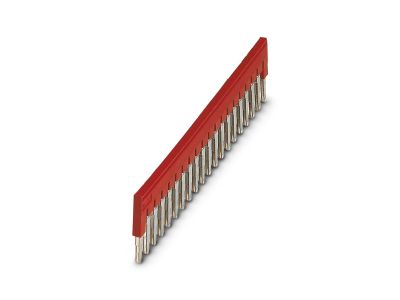

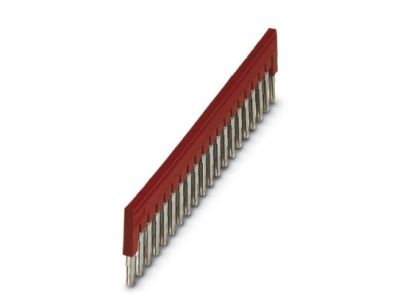

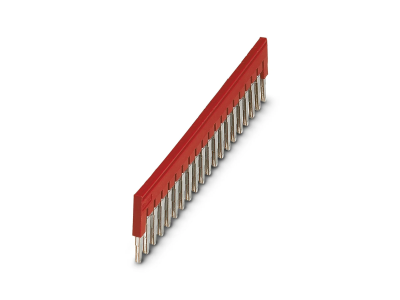

Mostek wtykany FBS 20-6 o numerze katalogowym 3030365 to zaawansowane rozwiązanie systemowe od renomowanego producenta Phoenix Contact, zaprojektowane z myślą o maksymalnej efektywności w szafach sterowniczych. Produkt charakteryzuje się imponującą liczbą 20 biegunów, co pozwala na jednoczesne zmostkowanie dużej grupy złączek szynowych bez konieczności stosowania czasochłonnych połączeń przewodowych. Wymiar rastra wynoszący 6,2 mm jest precyzyjnie dopasowany do standardowych szerokości złączek, co gwarantuje idealne przyleganie i stabilność elektryczną. Całkowita szerokość elementu wynosi 122,3 mm, co umożliwia uporządkowane zarządzanie potencjałami na znacznej długości szyny DIN. Czerwony kolor izolacji pełni funkcję nie tylko estetyczną, ale przede wszystkim ułatwia szybką identyfikację wizualną konkretnych obwodów lub potencjałów dodatnich w systemach automatyki.

• Wysoka wydajność montażu: System wtykowy eliminuje potrzebę przykręcania przewodów mostkujących.
• Możliwość skracania: Konstrukcja pozwala na docięcie mostka do wymaganej liczby biegunów przy zachowaniu parametrów izolacyjnych.
• Trwałość materiałowa: Wysokiej jakości miedź pokryta warstwą ochronną zapewnia niską rezystancję przejścia.
• Wyraźna kolorystyka: Intensywny czerwony kolor ułatwia diagnostykę i serwisowanie rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami przemysłowymi, co jest standardem dla komponentów marki Phoenix Contact. Mostek FBS 20-6 spełnia wymagania dotyczące bezpieczeństwa elektrycznego w zakresie obciążeń prądowych przewidzianych dla złączek o rastrze 6,2 mm. Materiały izolacyjne użyte do produkcji charakteryzują się wysoką klasą palności zgodnie z normą UL 94 V0, co minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii instalacji. Komponent jest również zgodny z dyrektywą RoHS, co potwierdza brak substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Mostek wtykany FBS 20-6 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych oraz systemach automatyki przemysłowej. Jest niezastąpiony wszędzie tam, gdzie zachodzi potrzeba dystrybucji potencjału na wiele punktów przyłączeniowych. Idealnie sprawdza się w:

• Rozdzielnicach niskiego napięcia przy tworzeniu wspólnych szyn zasilających.
• Szafach sterowniczych PLC do mostkowania sygnałów wspólnych (np. masy lub zasilania czujników).
• Instalacjach budynkowych przy łączeniu obwodów oświetleniowych lub gniazdowych.
• Systemach zabezpieczeń, gdzie wymagane jest pewne i trwałe połączenie wielu modułów.

Wskazówki Montażowe

Montaż mostka FBS 20-6 jest intuicyjny i nie wymaga specjalistycznych narzędzi, jednak dla zachowania najwyższych parametrów pracy należy przestrzegać kilku zasad. Mostek należy wcisnąć w dedykowany kanał mostkujący złączki szynowej aż do wyraźnego oporu, co gwarantuje pełne zazębienie styków. W przypadku konieczności skrócenia mostka, należy użyć dedykowanych szczypiec do cięcia (np. typu CUTFOX), aby uniknąć deformacji styków. Należy pamiętać, że po docięciu mostka, odkryta krawędź metalowa może wymagać zastosowania płytki zamykającej lub osłony, aby zachować odpowiedni stopień ochrony przed dotykiem bezpośrednim.

FAQ

• Czy mostek FBS 20-6 można dzielić na mniejsze odcinki? Tak, konstrukcja mostka pozwala na jego przycinanie do dowolnej liczby biegunów, co czyni go niezwykle uniwersalnym elementem w warsztacie elektryka.
• Jaki jest maksymalny prąd obciążenia dla tego mostka? Prąd znamionowy jest uzależniony od typu złączki szynowej, w której mostek jest montowany, jednak system FBS jest zoptymalizowany pod kątem pełnego obciążenia prądowego danej serii złączek.
• Czy mostek pasuje do złączek innych producentów? Mostki serii FBS są dedykowane do systemu złączek Phoenix Contact (np. seria ST, PT, UT). Kompatybilność z innymi markami zależy od wymiaru rastra i geometrii kanału mostkującego.
