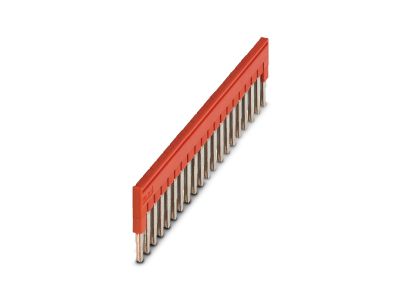

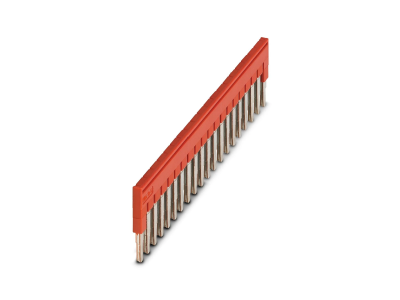

Mostek wtykany FBS 20-5, 20-biegunowy, czerwony | 3030226 Phoenix Contact

Opis i Kluczowe Cechy

Mostek wtykany FBS 20-5 o numerze katalogowym 3030226 to zaawansowane rozwiązanie systemowe od renomowanego producenta Phoenix Contact, zaprojektowane z myślą o maksymalnej efektywności w szafach sterowniczych. Produkt charakteryzuje się posiadaniem aż 20 biegunów, co pozwala na jednoczesne i pewne połączenie potencjałów w szerokim bloku złączek szynowych. Wymiar rastra wynoszący 5,2 mm jest precyzyjnie dopasowany do standardowych serii złączek typu CLIPLINE complete, co gwarantuje idealne przyleganie i minimalizację rezystancji przejścia.

• Wysoka liczba biegunów: 20-polowa konstrukcja umożliwia szybkie mostkowanie dużych grup zacisków bez konieczności stosowania wielu mniejszych elementów.
• Intuicyjny montaż: System wtykowy eliminuje potrzebę dokręcania śrub, co znacząco skraca czas prefabrykacji rozdzielnic.
• Wyrazista kolorystyka: Czerwona izolacja ułatwia identyfikację wizualną konkretnych grup potencjałów (np. zasilania dodatniego lub fazowego) w gęstym okablowaniu.
• Możliwość docięcia: Konstrukcja mostka pozwala na jego skracanie w celu dopasowania do mniejszej liczby punktów styku, zachowując przy tym parametry izolacyjne.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami przemysłowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach o wysokiej odpowiedzialności. Materiał izolacyjny spełnia wymagania klasy palności V0 zgodnie z normą UL 94, co oznacza, że w przypadku wystąpienia łuku elektrycznego materiał jest samogasnący. Mostek FBS 20-5 jest w pełni kompatybilny z systemem akcesoriów Phoenix Contact, co potwierdzają certyfikaty jakościowe producenta oraz zgodność z dyrektywą RoHS, ograniczającą stosowanie substancji niebezpiecznych w sprzęcie elektrycznym.

Zastosowanie

Mostek FBS 20-5 znajduje szerokie zastosowanie w profesjonalnej automatyce przemysłowej oraz elektroenergetyce. Jest niezastąpiony wszędzie tam, gdzie zachodzi potrzeba dystrybucji potencjałów na szynie DIN. Idealnie sprawdza się w:

• Rozdzielnicach niskiego napięcia do tworzenia wspólnych szyn zasilających.
• Szafach sterowniczych PLC, gdzie wymagane jest mostkowanie sygnałów wspólnych dla wielu wejść/wyjść.
• Instalacjach budynkowych przy łączeniu obwodów o tym samym potencjale.
• Systemach zabezpieczeń i automatyki budynkowej.

Wskazówki Montażowe

Montaż mostka FBS 20-5 jest procesem beznarzędziowym, co stanowi jego główną zaletę. Aby zapewnić poprawne działanie, należy wcisnąć mostek w dedykowany kanał mostkowy złączki szynowej aż do wyraźnego oporu. Należy upewnić się, że wszystkie styki weszły równomiernie w gniazda. W przypadku konieczności skrócenia mostka, zaleca się użycie dedykowanych szczypiec do cięcia bocznego, aby uniknąć deformacji styków. Po docięciu należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych zgodnie z dokumentacją techniczną systemu CLIPLINE.

FAQ

• Czy mostek FBS 20-5 można dzielić na mniejsze odcinki? Tak, konstrukcja mostka pozwala na jego przycinanie do wymaganej liczby biegunów, co czyni go elementem bardzo uniwersalnym w magazynie instalatora.
• Jaki jest maksymalny prąd obciążenia dla tego mostka? Prąd znamionowy zależy od typu złączki, w której mostek jest zamontowany, jednak sam element jest zaprojektowany tak, aby przenosić pełne obciążenie prądowe dedykowane dla rastra 5,2 mm.
• Czy mostek pasuje do złączek innych producentów? Mostki serii FBS są zoptymalizowane pod kątem gniazd mostkowych Phoenix Contact. Użycie ich ze złączkami innych marek może nie gwarantować poprawnego styku elektrycznego i stabilności mechanicznej.
