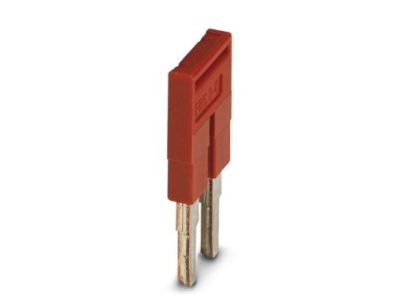

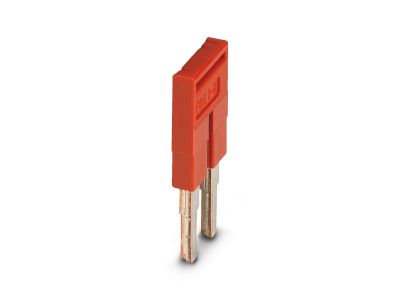

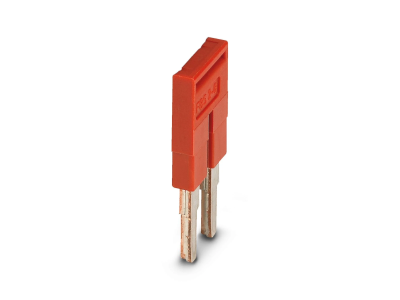

Mostek wtykany FBS 2-6, 2-biegunowy, czerwony | 3030336 Phoenix Contact

Opis i Kluczowe Cechy

Mostek wtykany FBS 2-6 od renomowanego producenta Phoenix Contact to profesjonalne rozwiązanie przeznaczone do efektywnego i niezawodnego łączenia potencjałów w systemach złączek szynowych. Produkt charakteryzuje się wymiarem rastra wynoszącym 6,2 mm, co idealnie odpowiada standardom nowoczesnych rozdzielnic elektrycznych. Szerokość całkowita elementu wynosi 10,7 mm, co pozwala na precyzyjne dopasowanie w obrębie listwy zaciskowej. Jako mostek 2-biegunowy, umożliwia on błyskawiczne zwarcie dwóch sąsiednich torów prądowych bez konieczności stosowania pracochłonnych połączeń przewodowych.

• Wysoka wydajność prądowa: Konstrukcja mostka pozwala na przewodzenie prądów obciążenia typowych dla złączek o rastrze 6,2 mm, zapewniając niską rezystancję przejścia.
• Wyrazista kolorystyka: Czerwony kolor izolacji ułatwia szybką identyfikację wizualną grup potencjałowych, co jest kluczowe podczas prac serwisowych i diagnostycznych.
• System wtykowy: Technologia wtykowa FBS eliminuje potrzebę używania narzędzi do dokręcania śrub, co znacząco skraca czas prefabrykacji szaf sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami przemysłowymi, co gwarantuje bezpieczeństwo użytkowania w wymagających środowiskach. Materiały izolacyjne użyte do produkcji mostka FBS 2-6 spełniają klasę palności V0 według normy UL 94, co oznacza wysoką odporność na rozprzestrzenianie się ognia. Komponenty Phoenix Contact przechodzą restrykcyjne testy wibracyjne i klimatyczne, co potwierdza ich przydatność do pracy w trudnych warunkach przemysłowych oraz zgodność z dyrektywą RoHS, ograniczającą stosowanie substancji niebezpiecznych.

Zastosowanie

Mostek FBS 2-6 znajduje szerokie zastosowanie w automatyce przemysłowej, energetyce oraz elektroinstalacjach budynkowych. Jest dedykowany do współpracy ze złączkami szynowymi serii CLIPLINE complete. Idealnie sprawdza się w sytuacjach wymagających:

• Tworzenia wspólnych punktów zasilania dla grup czujników i elementów wykonawczych.
• Rozdzielania potencjałów dodatnich lub ujemnych w obwodach sterowania DC.
• Mostkowania złączek przelotowych w celu optymalizacji miejsca na szynie DIN.
• Budowy systemów rozdziału energii w szafach rozdzielczych niskiego napięcia.

Wskazówki Montażowe

Montaż mostka FBS 2-6 jest intuicyjny, jednak wymaga zachowania odpowiednich zasad technicznych. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Mostek należy wsunąć pionowo w dedykowany kanał mostkowy złączki szynowej, aż do momentu wyczucia wyraźnego oporu i zablokowania elementu. Dzięki elastycznym stykom, mostek zapewnia trwały docisk mechaniczny i elektryczny. W przypadku konieczności demontażu, zaleca się użycie standardowego wkrętaka płaskiego do podważenia elementu w wyznaczonym miejscu, co zapobiega uszkodzeniu styków złączki.

FAQ

• Czy mostek FBS 2-6 można skracać? System FBS pozwala na indywidualne dopasowanie liczby biegunów poprzez wyłamanie zbędnych styków, jednak w przypadku modelu 2-biegunowego zaleca się stosowanie gotowego elementu dla zachowania pełnej izolacji.
• Czy kolor czerwony ma znaczenie techniczne? Kolor służy głównie do organizacji i kodowania wizualnego w szafie (np. czerwony dla plusa, niebieski dla minusa), parametry elektryczne pozostają identyczne dla różnych wariantów kolorystycznych.
• Z jakimi złączkami jest kompatybilny ten mostek? Mostek jest kompatybilny ze wszystkimi złączkami Phoenix Contact o rastrze 6,2 mm wyposażonymi w podwójny kanał funkcyjny.
