Mostek wtykany FBS 10-6, 10-biegunowy, czerwony | 3030271 Phoenix Contact

Opis i Kluczowe Cechy

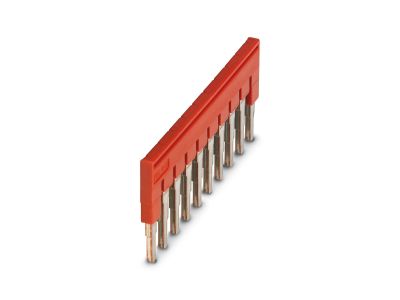

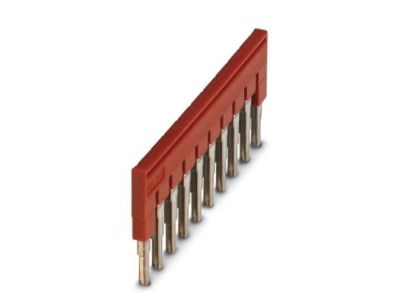

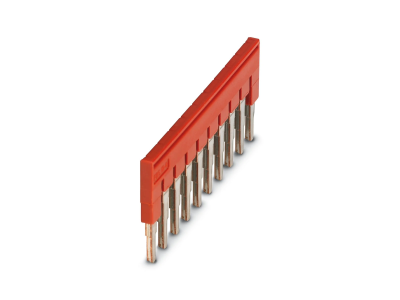

Mostek wtykany FBS 10-6 od renomowanego producenta Phoenix Contact to zaawansowany element systemowy, zaprojektowany z myślą o maksymalnej efektywności w procesie prefabrykacji szaf sterowniczych. Produkt charakteryzuje się 10-biegunową konstrukcją, co pozwala na błyskawiczne i niezawodne połączenie potencjałów w rzędzie złączek szynowych bez konieczności stosowania pracochłonnych mostków śrubowych. Wymiar rastra wynoszący dokładnie 6,2 mm jest precyzyjnie dopasowany do standardowych systemów złączek, zapewniając idealne przyleganie i stabilność elektryczną. Całkowita szerokość elementu to 60,3 mm, co gwarantuje optymalne wykorzystanie przestrzeni montażowej. Wyrazisty czerwony kolor izolacji pełni funkcję nie tylko estetyczną, ale przede wszystkim techniczną – umożliwia szybką identyfikację wizualną konkretnych grup potencjałów, co znacząco podnosi standardy bezpieczeństwa i ułatwia późniejszą konserwację instalacji.

Zgodność z Normami

Produkt został wykonany z wysokiej jakości materiałów izolacyjnych, które spełniają rygorystyczne normy przemysłowe w zakresie odporności na starzenie oraz wytrzymałości dielektrycznej. Phoenix Contact jako lider w branży elektro-technicznej zapewnia, że mostki serii FBS są w pełni kompatybilne z dedykowanymi systemami złączek szynowych, co potwierdzają liczne certyfikaty jakościowe. Zastosowanie tego komponentu w instalacji gwarantuje zachowanie ciągłości parametrów technicznych całego systemu połączeń, zgodnie z wymogami bezpieczeństwa dla rozdzielnic i sterownic niskiego napięcia.

Zastosowanie

• Efektywne rozdzielanie potencjałów w szafach sterowniczych i rozdzielnicach przemysłowych.
• Tworzenie wspólnych punktów zasilania dla grup czujników, przekaźników oraz elementów wykonawczych w systemach automatyki.
• Optymalizacja czasu montażu w seryjnej produkcji maszyn i urządzeń elektrycznych.
• Zastosowanie w instalacjach wymagających przejrzystego kodowania kolorystycznego dla odróżnienia obwodów AC/DC lub sygnałowych.

Wskazówki Montażowe

Montaż mostka FBS 10-6 jest niezwykle intuicyjny i nie wymaga użycia specjalistycznych narzędzi. Element należy wsunąć w dedykowany kanał mostkowania znajdujący się w górnej części złączki szynowej, aż do momentu wyraźnego oporu, co sygnalizuje poprawne osadzenie styków. Dzięki systemowi wtykowemu, połączenie jest odporne na wstrząsy i wibracje, co jest kluczowe w środowiskach przemysłowych. W przypadku konieczności zmostkowania mniejszej liczby punktów niż dziesięć, mostek można dociąć do wymaganej długości przy użyciu odpowiedniego narzędzia tnącego, dbając o zachowanie bezpiecznych odstępów izolacyjnych.

FAQ

• Czy mostek FBS 10-6 można stosować ze złączkami innych producentów? Mostek jest zoptymalizowany pod kątem systemu złączek Phoenix Contact o rastrze 6,2 mm. Stosowanie z produktami innych marek wymaga weryfikacji kompatybilności mechanicznej kanału mostkowania.
• Czy możliwe jest skrócenie mostka 10-biegunowego? Tak, konstrukcja pozwala na docięcie mostka do wymaganej liczby biegunów, co czyni go rozwiązaniem bardzo uniwersalnym w warsztacie elektryka.
• Jaki jest główny cel stosowania mostka w kolorze czerwonym? Kolor czerwony jest najczęściej wykorzystywany do oznaczania potencjałów dodatnich lub obwodów fazowych, co ułatwia diagnostykę i serwisowanie układu.
