Mostek wtykany FBS 10-5, 10-biegunowy, czerwony | 3030213 Phoenix Contact

Opis i Kluczowe Cechy

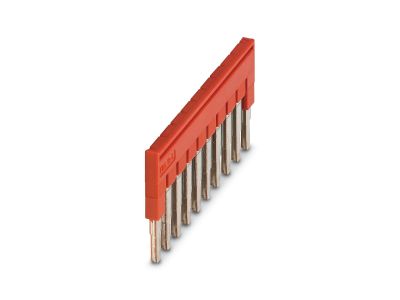

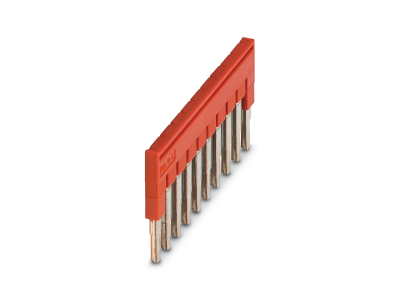

Mostek wtykany FBS 10-5 o numerze katalogowym 3030213 to zaawansowane rozwiązanie od renomowanego producenta Phoenix Contact, zaprojektowane z myślą o maksymalnej efektywności w systemach rozdziału potencjałów. Produkt charakteryzuje się 10-biegunową konstrukcją, co pozwala na jednoczesne połączenie do dziesięciu złączek szynowych w jednym bloku. Dzięki zastosowaniu rastra o wymiarze 5,2 mm, mostek jest w pełni kompatybilny z szeroką gamą złączek z serii CLIPLINE complete. Czerwony kolor izolacji pełni funkcję nie tylko estetyczną, ale przede wszystkim ułatwia szybką identyfikację wizualną konkretnych obwodów lub potencjałów w gęsto upakowanej szafie sterowniczej. Kompaktowe wymiary (długość 22,7 mm oraz szerokość 50,6 mm) gwarantują optymalne wykorzystanie przestrzeni montażowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami przemysłowymi, co jest znakiem rozpoznawczym marki Phoenix Contact. Materiały izolacyjne użyte do produkcji mostka FBS 10-5 spełniają wymagania dotyczące odporności termicznej i mechanicznej, co przekłada się na długowieczność instalacji. Mostek jest elementem systemu certyfikowanego do pracy w trudnych warunkach przemysłowych, zapewniając stabilność połączenia elektrycznego nawet w środowiskach narażonych na wibracje, co jest kluczowe dla zachowania ciągłości zasilania i sygnałów sterujących.

Zastosowanie

Mostek FBS 10-5 znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej oraz elektroinstalacjach budynkowych. Jest niezastąpiony wszędzie tam, gdzie zachodzi potrzeba szybkiego i pewnego powielania potencjałów na listwach zaciskowych. Idealnie sprawdza się w:

• Szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Systemach sterowania PLC, gdzie wymagane jest wspólne zasilanie dla grupy wejść/wyjść.
• Instalacjach wymagających przejrzystego zarządzania okablowaniem.
• Prefabrykacji rozdzielnic, gdzie czas montażu ma kluczowe znaczenie dla rentowności projektu.

Wskazówki Montażowe

Montaż mostka FBS 10-5 jest intuicyjny i nie wymaga specjalistycznych narzędzi, co znacząco skraca czas prac instalacyjnych. Aby zapewnić poprawne działanie, należy:

• Wsunąć mostek w dedykowany kanał mostkowy złączki szynowej aż do wyraźnego oporu.
• Upewnić się, że raster złączek (5,2 mm) odpowiada rastrowi mostka.
• W razie potrzeby skrócić mostek do wymaganej liczby biegunów, pamiętając o zachowaniu odpowiednich odstępów izolacyjnych (zgodnie z dokumentacją techniczną systemu CLIPLINE).
• Przeprowadzić kontrolę wzrokową osadzenia styków w zaciskach, aby wyeliminować ryzyko powstania łuku elektrycznego lub przegrzania punktu styku.

FAQ

• Czy mostek FBS 10-5 można przycinać? Tak, system mostków wtykanych Phoenix Contact pozwala na docięcie elementu do wymaganej liczby biegunów, jednak należy pamiętać o zachowaniu parametrów napięciowych po modyfikacji.
• Jaki jest główny cel stosowania czerwonego koloru? Czerwony kolor jest standardowo używany do oznaczania potencjałów dodatnich lub obwodów pod napięciem, co zwiększa bezpieczeństwo serwisowania instalacji.
• Czy mostek pasuje do złączek innych producentów? Mostek FBS 10-5 jest zoptymalizowany pod system CLIPLINE complete firmy Phoenix Contact. Użycie go ze złączkami innych marek wymaga weryfikacji kompatybilności wymiarowej rastra i głębokości kanału mostkowego.
