Mostek trójfazowy dla DILM7...15 DILM12-XDSB0/3 | 240084 Eaton

Alternatywny kod produktu: DILM12-XDSB0/3

Opis i Kluczowe Cechy

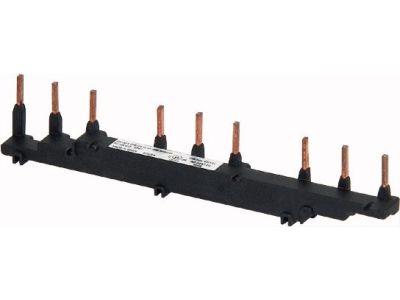

Mostek trójfazowy oznaczony symbolem DILM12-XDSB0/3 (numer katalogowy 240084) to dedykowane akcesorium do styczników z serii DILM7…15. Służy do jednoczesnego łączenia trzech biegunów głównych stycznika, co upraszcza okablowanie i przyspiesza montaż w rozdzielnicach oraz szafach sterowniczych. Element wykonany jest zgodnie z wymaganiami stawianymi aparaturze modułowej i zapewnia pewne połączenie elektryczne bez konieczności stosowania dodatkowych przewodów.

• Dedykowany do styczników DILM7…15: gwarantuje idealne dopasowanie mechaniczne i elektryczne, eliminuje ryzyko błędnego łączenia i skraca czas instalacji.
• Mostek trójfazowy 3-biegunowy: umożliwia równoczesne zwarcie wszystkich trzech torów prądowych stycznika, co jest niezbędne przy przełączaniu obwodów trójfazowych.
• Gotowy do montażu na styczniku: nie wymaga dodatkowego okablowania wewnętrznego – wystarczy nasadzić mostek na odpowiednie zaciski stycznika zgodnie z instrukcją producenta.
• Kompaktowa konstrukcja: nie zwiększa znacząco gabarytów zestawu stycznika, co ułatwia zabudowę w ciasnych rozdzielnicach.
• Oznaczenie 240084: ułatwia identyfikację i zamawianie właściwego elementu zamiennego lub uzupełniającego.

Zgodność z Normami

Mostek DILM12-XDSB0/3 został zaprojektowany jako akcesorium do styczników spełniających wymagania norm europejskich. Jako część aparatury modułowej przeznaczonej do montażu w rozdzielnicach, podlega standardowym procedurom certyfikacji (oznakowanie CE). Szczegółowe dane dotyczące zastosowanych norm zawiera dokumentacja techniczna stycznika, do którego mostek jest przeznaczony.

Zastosowanie

Mostek trójfazowy DILM12-XDSB0/3 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest jednoczesne łączenie trzech biegunów stycznika w układach sterowania silnikami, ogrzewaniem, oświetleniem lub innymi odbiornikami trójfazowymi. Umożliwia szybką konfigurację rozdzielnic sterowniczych bez konieczności indywidualnego okablowania każdego bieguna.

• W rozdzielnicach głównych i podrozdzielnicach do łączenia styczników z szynami zbiorczymi.
• W szafach sterowniczych maszyn i urządzeń przemysłowych, gdzie wymagane jest załączanie obwodów trójfazowych jednym sygnałem sterującym.
• W instalacjach automatyki budynkowej (np. sterowanie pompami, wentylatorami, klimatyzacją) – jako element skracający czas montażu.
• W modernizacjach istniejących układów, gdzie stosowane są styczniki serii DILM7…15.

Wskazówki Montażowe

Montaż mostka trójfazowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje i uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające i zabezpiecz przed przypadkowym załączeniem. Mostek nakłada się na odpowiednie zaciski stycznika (zgodnie z instrukcją producenta). Nie wymaga on dokręcania – mocowanie odbywa się poprzez zatrzaskowe osadzenie. Przekrój przewodów przyłączeniowych oraz moment dokręcania zacisków stycznika należy dobrać według dokumentacji technicznej stycznika i obowiązujących norm (np. PN-EN 60947-1). Po zamontowaniu mostka należy sprawdzić poprawność połączeń i izolację przed ponownym włączeniem napięcia.

FAQ

• Czy mostek DILM12-XDSB0/3 pasuje do styczników innych serii niż DILM7…15? Mostek jest dedykowany wyłącznie do styczników z serii DILM7…15. Stosowanie go z innymi typami styczników może skutkować nieprawidłowym połączeniem mechanicznym lub elektrycznym.
• Czy mostek wymaga dodatkowego okablowania? Nie. Mostek zastępuje indywidualne przewody łączące poszczególne bieguny stycznika – po prawidłowym osadzeniu wszystkie trzy fazy są ze sobą zwarte.
• Jak sprawdzić, czy mostek jest prawidłowo zamontowany? Po osadzeniu mostek powinien być stabilnie zamocowany na styczniku, a wszystkie trzpienie zacisków muszą znaleźć się w odpowiednich gniazdach. Przed włączeniem napięcia zaleca się wykonanie pomiaru ciągłości obwodu między odpowiednimi zaciskami faz.
