Mostek trapezowy wysoki 60x100x470 | 46470 EL-SUN

Opis i Kluczowe Cechy

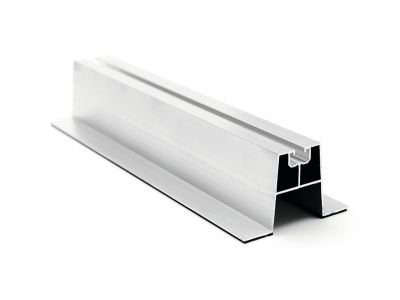

Mostek trapezowy wysoki o wymiarach 60x100x470 mm produkcji EL-SUN to profesjonalny element konstrukcyjny dedykowany do montażu instalacji fotowoltaicznych na dachach pokrytych blachą trapezową. Kluczowym parametrem jest wysokość wynosząca 60 mm, która pełni istotną funkcję w systemie chłodzenia pasywnego modułów. Zwiększony dystans między pokryciem dachu a ramą panelu pozwala na swobodną cyrkulację powietrza, co bezpośrednio przekłada się na obniżenie temperatury pracy ogniw i zwiększenie ich sprawności energetycznej w upalne dni. Szerokość podstawy wynosząca 100 mm gwarantuje stabilne rozłożenie ciężaru konstrukcji, natomiast długość 470 mm umożliwia pewne mocowanie mostka do sąsiednich garbów blachy trapezowej, co znacząco podnosi sztywność całego systemu montażowego.

• Wysokość 60 mm – optymalizuje przepływ powietrza pod panelami.
• Długość 470 mm – zapewnia kompatybilność z szerokim rozstawem garbów blachy.
• Szerokość 100 mm – zwiększa powierzchnię styku i stabilność mechaniczną.
• Wykonanie z wysokiej jakości materiałów odpornych na korozję atmosferyczną.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w branży elektro-technicznej i budowlanej. Konstrukcja mostka uwzględnia wytyczne normy PN-EN 1999-1-1 (Eurokod 9), co zapewnia bezpieczeństwo użytkowania w zakresie wytrzymałości na obciążenia stałe oraz zmienne, takie jak parcie wiatru czy zalegający śnieg. Zastosowane procesy produkcyjne EL-SUN gwarantują powtarzalność wymiarową oraz wysoką odporność na degradację w środowiskach o klasie korozyjności C3 i wyższych, co jest kluczowe dla długowieczności instalacji OZE.

Zastosowanie

Mostek trapezowy 60x100x470 znajduje szerokie zastosowanie w komercyjnych i przemysłowych instalacjach fotowoltaicznych. Jest idealnym rozwiązaniem dla dachów wielkopowierzchniowych, gdzie kluczowe jest szybkie tempo prac montażowych oraz zapewnienie maksymalnej wydajności prądowej poprzez eliminację przegrzewania się modułów. Dzięki swojej długości (470 mm), mostek ten jest szczególnie polecany do blach trapezowych o niestandardowym, szerokim profilu, gdzie krótkie mostki nie zapewniłyby wystarczającego punktu podparcia dla klem montażowych.

Wskazówki Montażowe

Podczas montażu mostka trapezowego EL-SUN należy przestrzegać następujących zasad inżynieryjnych:

• Pod spód mostka należy zastosować taśmę uszczelniającą EPDM, która zapobiega przedostawaniu się wilgoci do wnętrza obiektu przez otwory montażowe.
• Mocowanie do blachy trapezowej powinno odbywać się za pomocą wkrętów bimetalowych lub nitów szczelnych, zachowując odpowiedni moment dokręcania, aby nie uszkodzić struktury blachy.
• Mostki należy rozmieszczać zgodnie z projektem konstrukcyjnym, uwzględniając strefy wiatrowe obiektu.
• Zaleca się zachowanie osiowości podczas montażu, co ułatwi późniejsze wpinanie klem środkowych i końcowych w kanał montażowy mostka.

FAQ

1. Czy wysokość 60 mm jest wystarczająca dla wszystkich typów modułów? Tak, wysokość 60 mm jest uznawana za standard 'wysoki', który zapewnia doskonały kompromis między stabilnością a wentylacją, pasując do większości modułów dostępnych na rynku. 2. Czy mostek wymaga wiercenia otworów w blasze? Tak, montaż odbywa się poprzez przykręcenie mostka do garbów blachy trapezowej. Należy przy tym zawsze pamiętać o zastosowaniu uszczelnienia EPDM. 3. Czy produkt EL-SUN jest odporny na korozję galwaniczną? Tak, materiały użyte do produkcji mostka są dobrane tak, aby minimalizować ryzyko powstawania ogniw galwanicznych w kontakcie z aluminiowymi ramami modułów PV.
