Mostek prostowniczy MPG-03-230V | MPG-03-230V F&F

Alternatywny kod produktu: MPG-03 230V

Opis i Kluczowe Cechy

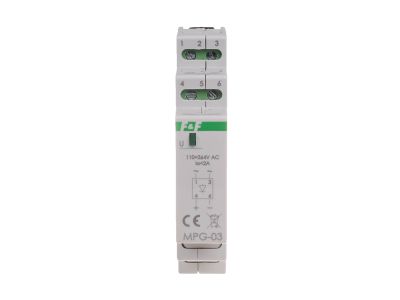

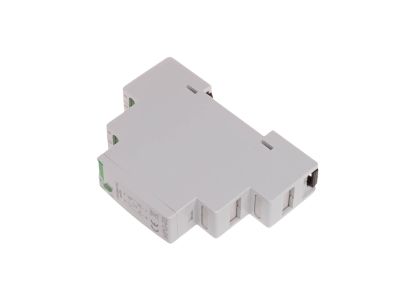

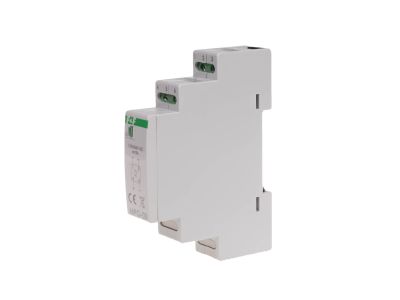

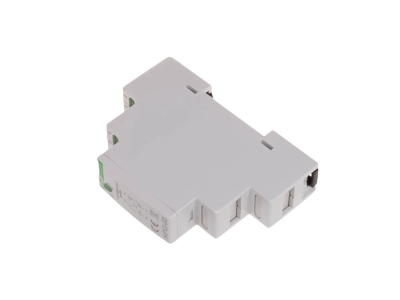

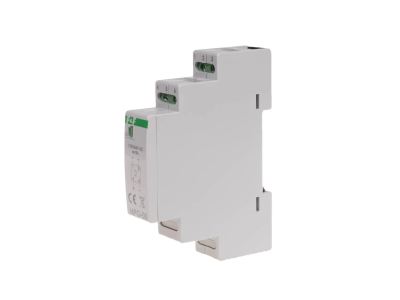

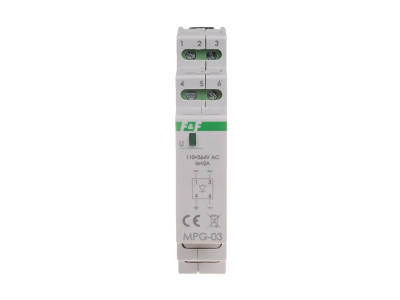

Mostek prostowniczy MPG-03-230V to pełnookresowy układ Graetza przeznaczony do zamiany prądu przemiennego na prąd stały jednokierunkowy. Urządzenie zasilane napięciem 110÷264 V AC zapewnia maksymalny prąd obciążenia 2 A, co pozwala bezpiecznie zasilać obwody stałoprądowe o umiarkowanym poborze mocy. Kompaktowa obudowa o szerokości 1 modułu (18 mm) umożliwia oszczędne zagospodarowanie miejsca w rozdzielnicy.

• Napięcie zasilania 110÷264 V AC: uniwersalny zakres napięć sieciowych pozwala na stosowanie w różnych instalacjach bez konieczności zmiany konfiguracji.
• Maksymalny prąd obciążenia 2 A: gwarantuje niezawodną pracę przy obciążeniach do 2 A bez ryzyka przeciążenia układu.
• Sygnalizacja napięcia wyjściowego – zielona dioda LED: wizualna informacja o obecności napięcia stałego na wyjściu ułatwia diagnostykę i kontrolę pracy.
• Przyłącze zaciski śrubowe 2,5 mm²: umożliwia pewne i trwałe podłączenie przewodów o odpowiednim przekroju, moment dokręcający 0,4 Nm zapewnia prawidłowy docisk.
• Montaż na szynie 35 mm (TH35), 1 moduł (18 mm): szybki i prosty montaż w standardowej rozdzielnicy, oszczędność miejsca na szynie.

Zgodność z Normami

Mostek prostowniczy MPG-03-230V został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikację CE. Przeznaczony do pracy w warunkach suchych, w rozdzielnicach o stopniu ochrony co najmniej IP20.

Zastosowanie

Mostek prostowniczy MPG-03-230V znajduje zastosowanie wszędzie tam, gdzie wymagane jest przekształcenie napięcia przemiennego na stałe w instalacjach niskiego napięcia.

• Zasilanie cewek styczników i przekaźników prądu stałego z sieci AC.
• Dostarczanie napięcia pomocniczego dla sterowników PLC i modułów automatyki.
• Zasilanie układów sygnalizacji, diod LED i małych odbiorników DC.
• Integracja z systemami automatyki budynkowej (BMS) w szafach sterowniczych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (35 mm) w standardowej rozdzielnicy. Zaciski śrubowe przeznaczone są dla przewodów o maksymalnym przekroju 2,5 mm². Moment dokręcający wynosi 0,4 Nm – należy stosować się do zaleceń producenta. Przekrój przewodów dobrać do wartości prądu obciążenia oraz warunków instalacji.

FAQ

• Czy mostek prostowniczy MPG-03-230V ma sygnalizację LED? Tak, zielona dioda LED sygnalizuje obecność napięcia wyjściowego (DC) – ułatwia szybkie sprawdzenie działania.
• Jaki jest stopień ochrony urządzenia? IP20 – mostek przeznaczony jest do montażu wewnątrz rozdzielnicy, w suchym pomieszczeniu.
• Czy mogę użyć tego mostka do zasilania cewki przekaźnika 24 V DC? Tak, pod warunkiem że obciążenie (cewka + ewentualny odbiornik) nie przekracza maksymalnego prądu 2 A. Należy dobrać odpowiedni transformator lub zasilacz pomocniczy, jeśli napięcie wyjściowe mostka nie jest regulowane – wymagany jest obwód stabilizacji.
