Mostek łączący 1P 10mm2, dł. 150mm | KC150 Hager

Opis i Kluczowe Cechy

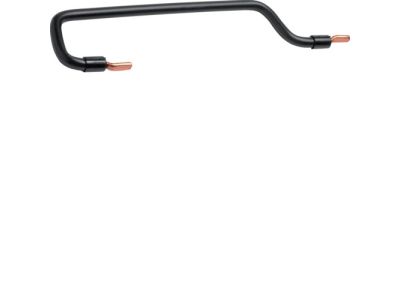

Mostek łączący KC150 to jednobiegunowy element do łączenia zacisków w rozdzielnicach modułowych. O długości 150 mm i przekroju 10 mm² umożliwia bezpieczne oraz pewne łączenie przewodów bez konieczności stosowania dodatkowych złączek. Przeznaczony do pracy z aparaturą montowaną na szynę DIN TH35.

• Przekrój 10 mm²: Zapewnia niską rezystancję połączenia i minimalizuje straty mocy, co przekłada się na stabilną pracę instalacji przy wyższych obciążeniach.
• Długość 150 mm: Umożliwia łączenie kilku biegunów aparatów w jednej linii, oszczędzając miejsce w rozdzielnicy i redukując liczbę połączeń.
• Konstrukcja 1P (jednobiegunowa): Idealna do łączenia jednej fazy (L) w szeregu – stosowana w obwodach jednofazowych przy łączeniu wyłączników nadprądowych, styczników lub przycisków.
• Materiał przewodzący o wysokiej przewodności: Gwarantuje trwałość i odporność na korozję, co jest kluczowe dla długoterminowej niezawodności połączeń.
• Kompatybilność z aparaturą modułową: Pasuje do standardowych zacisków śrubowych wielu producentów, co ułatwia szybki i bezpieczny montaż.

Zgodność z Normami

Produkt przeznaczony do stosowania w instalacjach elektrycznych zaprojektowanych i wykonanych zgodnie z obowiązującymi normami europejskimi (w tym wymaganiami dyrektyw niskonapięciowych). Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Mostek łączący KC150 znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i pewne połączenie zacisków aparatów modułowych w rozdzielnicach i szafach sterowniczych.

• Łączenie wyłączników nadprądowych (MCB) w grupy – tworzenie rozgałęzień fazowych w rozdzielnicach.
• Łączenie styczników modułowych w układach sterowania silnikami i odbiornikami.
• Łączenie przycisków i przełączników w instalacjach automatyki budynkowej (systemy oświetlenia, rolet).
• Budowa szyn zasilających w szafach sterowniczych z wykorzystaniem aparatury 1P.

Wskazówki Montażowe

Montaż mostka KC150 powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Mostek przeznaczony jest do montażu w aparaturze na szynie TH35 (DIN). Przekrój przewodów doprowadzających należy dobrać do obciążenia (max przekrój 10 mm²). Wkręty zacisków dokręcaj zgodnie z momentem podanym w dokumentacji producenta aparatu, aby uniknąć uszkodzenia lub przegrzania połączeń.

FAQ

• Z jaką aparaturą mogę użyć mostka KC150? Mostek jest kompatybilny z większością aparatów modułowych posiadających standardowe zaciski śrubowe na przewody o przekroju do 10 mm². Sprawdź wymiary oraz rozstaw zacisków w dokumentacji swojego urządzenia.
• Czy mostek można przyciąć do krótszej długości? Nie zalecamy przycinania – mostek został zaprojektowany na konkretną długość 150 mm, aby zapewnić prawidłowy rozstaw i bezpieczeństwo połączeń. Stosowanie mostka przyciętego może prowadzić do nieprawidłowego kontaktu i przegrzania.
• Jaką maksymalną temperaturę pracy może wytrzymać mostek? Produkt przeznaczony jest do standardowych warunków pracy wewnątrz rozdzielnic (typowy zakres temperatur od -25°C do +55°C). Nie należy go stosować w środowiskach o podwyższonej temperaturze bez dodatkowej oceny termicznej.
