Mostek grzebieniowy do łączenia zacisków A1 lub A2 do 8 gniazd serii 95 | 095.18 Finder

Opis i Kluczowe Cechy

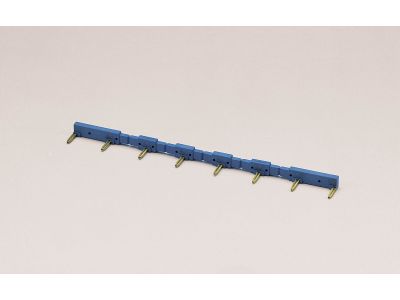

Mostek grzebieniowy FINDER o numerze katalogowym 095.18 to profesjonalne akcesorium elektroinstalacyjne zaprojektowane z myślą o optymalizacji prac montażowych w szafach sterowniczych i rozdzielnicach. Produkt ten posiada 8 pól stykowych, co pozwala na jednoczesne i pewne połączenie do ośmiu gniazd przekaźnikowych. Główną funkcją mostka jest mostkowanie zacisków cewki (A1 lub A2), co eliminuje konieczność żmudnego wykonywania mostków z przewodów giętkich. Dzięki zastosowaniu wysokiej jakości materiałów przewodzących, mostek gwarantuje niską rezystancję przejścia oraz wysoką stabilność termiczną podczas ciągłej pracy układu automatyki.

• Liczba pól: 8 styków umożliwiających szybką dystrybucję potencjału.
• Kompatybilność: Dedykowany do gniazd serii 95 (w szczególności modelu 95.05) oraz przekaźników serii 40.
• Oszczędność miejsca: Kompaktowa budowa grzebieniowa pozwala na zachowanie porządku w okablowaniu.
• Trwałość: Izolacja zewnętrzna chroni przed przypadkowym dotykiem części pod napięciem.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami jakościowymi marki FINDER. Spełnia wymagania norm europejskich dotyczących osprzętu do gniazd i przekaźników niskiego napięcia. Materiały izolacyjne użyte do produkcji mostka charakteryzują się wysoką odpornością na prądy pełzne oraz są samogasnące, co podnosi ogólny poziom bezpieczeństwa instalacji elektrycznej zgodnie z dyrektywami niskonapięciowymi (LVD).

Zastosowanie

Mostek 095.18 znajduje szerokie zastosowanie w zaawansowanych systemach automatyki przemysłowej oraz instalacjach budynkowych. Jest niezastąpiony wszędzie tam, gdzie występuje grupa przekaźników sterowanych z jednego źródła zasilania. Idealnie sprawdza się w:

• Szafach sterowniczych PLC, gdzie wymagane jest wspólne zasilanie cewek przekaźników pośredniczących.
• Rozdzielnicach elektrycznych przy budowie układów logicznych i zabezpieczających.
• Systemach BMS do grupowania sygnałów sterujących.

Wskazówki Montażowe

Montaż mostka grzebieniowego jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem do zacisków śrubowych. Aby zapewnić poprawną pracę, należy:

• Wsunąć styki mostka w odpowiednie otwory zacisków A1 lub A2 w gniazdach serii 95.05.
• Upewnić się, że wszystkie 8 styków zostało poprawnie osadzonych w zaciskach.
• Dokręcić śruby zaciskowe z momentem zalecanym przez producenta gniazda, aby zapewnić trwały styk elektryczny i odporność na wibracje.
• W razie potrzeby mostek można przyciąć do wymaganej liczby pól, zachowując przy tym odpowiednie odstępy izolacyjne.

FAQ

1. Czy mostek 095.18 pasuje do gniazd innych producentów?
Mostek jest optymalizowany pod kątem geometrii gniazd FINDER serii 95. Użycie z gniazdami innych marek może nie gwarantować poprawnego styku lub bezpiecznej izolacji.

2. Czy można łączyć mostki ze sobą?
Tak, konstrukcja gniazd często pozwala na kaskadowe łączenie zasilania, jednak należy pamiętać o nieprzekraczaniu maksymalnego prądu obciążenia szyny mostkującej.

3. W jakim kolorze występuje izolacja mostka?
Standardowo mostki te posiadają izolację w kolorze niebieskim lub czarnym (zależnie od partii produkcyjnej), co ułatwia identyfikację polaryzacji w układzie.
