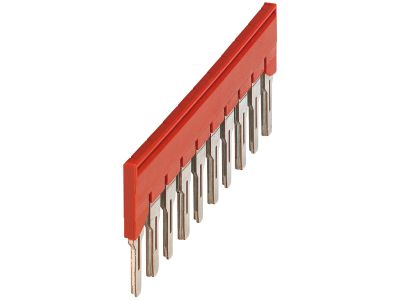

Mostek do zacisków śrubowych 10 punktowy 6mm2 | NSYTRAL610 Schneider Electric

Opis i Kluczowe Cechy

Mostek do zacisków śrubowych NSYTRAL610 to dziesięciopunktowe złącze mostkujące o przekroju 6 mm², przeznaczone do równego rozkładu potencjału w rozdzielnicach i szafach sterowniczych. Umożliwia szybkie i bezpieczne łączenie kilku przewodów w jednym punkcie, eliminując konieczność stosowania wielu pojedynczych złączek.

• 10-punktowa konfiguracja: pozwala na jednoczesne podłączenie do dziesięciu przewodów, co znacząco przyspiesza montaż i porządkuje okablowanie.
• Przekrój 6 mm²: dostosowany do przewodów o typowym przekroju stosowanym w obwodach oświetleniowych, gniazd i sterowania, zapewniając niską rezystancję połączeń.
• Zaciski śrubowe: gwarantują trwałe i pewne połączenie mechaniczne, odporne na wibracje i zmiany temperatury.
• Kompatybilność z listwami zaciskowymi: mostek pasuje do standardowych listew zaciskowych o rozstawie 6 mm, co ułatwia integrację z istniejącą infrastrukturą.
• Konstrukcja przewodząca: minimalizuje spadek napięcia na połączeniach, zapewniając niezawodną dystrybucję potencjału.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami norm europejskich (CE) oraz standardami DIN, dedykowanymi dla akcesoriów rozdzielnicowych. Gwarantuje bezpieczną pracę w instalacjach niskiego napięcia.

Zastosowanie

Mostek NSYTRAL610 znajduje zastosowanie w rozdzielnicach elektrycznych, szafach sterowniczych i puszkach przyłączeniowych.

• Tworzenie szyn neutralnych (N) i ochronnych (PE) w rozdzielnicach.
• Łączenie przewodów w obwodach oświetleniowych i gniazd wtykowych.
• Organizacja okablowania w szafach sterowniczych maszyn i urządzeń.
• Wykorzystanie w instalacjach przemysłowych i budynkowych do dystrybucji potencjału.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Mostek przeznaczony jest do wsuwania w specjalne gniazda listew zaciskowych. Przewody powinny być odpowiednio odizolowane i dociśnięte śrubami. Moment dokręcania – zgodnie z dokumentacją producenta listwy. Zaleca się stosowanie odpowiedniego narzędzia, aby uniknąć uszkodzenia gwintu.

FAQ

• Czy mostek można stosować do przewodów o mniejszym przekroju niż 6 mm²? Tak, mostek jest przystosowany do przewodów o przekroju do 6 mm², ale można podłączać również przewody o mniejszym przekroju, pod warunkiem ich prawidłowego zamocowania w zacisku.
• Czy mostek jest izolowany? Mostek to element metalowy, zwykle nieizolowany. Należy zachować odpowiednie odstępy izolacyjne w szafie zgodnie z obowiązującymi normami.
• Ile przewodów można podłączyć do jednego punktu mostka? Każdy punkt (zacisk) przeznaczony jest do jednego przewodu. Mostek posiada 10 punktów, co pozwala na podłączenie 10 przewodów.
