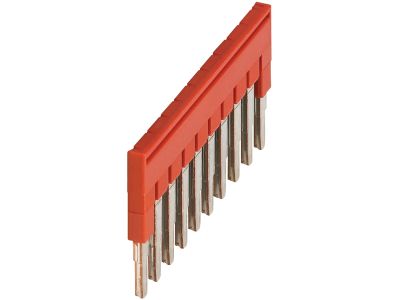

Mostek 10 połączeń do 2,5mm2 zacisk śrubowy | NSYTRAL210 Schneider Electric

Opis i Kluczowe Cechy

Mostek 10 połączeń (symbol NSYTRAL210) to element łączeniowy wyposażony w dziesięć zacisków śrubowych, przeznaczony do przewodów o przekroju do 2,5 mm². Dzięki dziesięciu niezależnym punktom przyłączeniowym umożliwia wygodne i uporządkowane łączenie wielu obwodów w jednym punkcie, co ułatwia prowadzenie instalacji oraz późniejszą diagnostykę.

• Liczba połączeń: 10: Wiele punktów przyłączeniowych w kompaktowej formie – oszczędność miejsca w rozdzielnicy.
• Przekrój przewodu do 2,5 mm²: Obsługa typowych przewodów instalacyjnych bez konieczności stosowania dodatkowych redukcji.
• Zacisk śrubowy: Pewne i trwałe połączenie mechaniczne, odporne na wibracje i zmiany temperatury.
• Kompaktowa konstrukcja: Ułatwia montaż w ograniczonej przestrzeni rozdzielnicy lub puszki.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących złączek i listew zaciskowych. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami UE. Przeznaczony do stosowania w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Mostek NSYTRAL210 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest scentralizowane łączenie kilku przewodów w jeden węzeł.

• Tworzenie szyn neutralnych (N) i ochronnych (PE) w rozdzielnicach elektrycznych.
• Łączenie przewodów w puszkach instalacyjnych – np. przy łączeniu opraw oświetleniowych.
• Organizacja połączeń w szafach sterowniczych i automatyce budynkowej.
• Zasilanie grup odbiorników z jednego źródła (np. rozgałęzienie fazy dla kilku zabezpieczeń).

Wskazówki Montażowe

Montaż mostka może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (minimum 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od zasilania. Przewody należy odpowiednio odizolować i wsunąć do zacisków do oporu. Śruby dokręcaj z momentem obrotowym zgodnym z zaleceniami producenta (jeśli podany w dokumentacji). Nie przekraczaj maksymalnego przekroju przewodu (2,5 mm²).

FAQ

• Jaki maksymalny przekrój przewodu można podłączyć do mostka? Mostek NSYTRAL210 jest przystosowany do przewodów o przekroju do 2,5 mm² (zgodnie z nazwą produktu).
• Czy mostek można montować na szynie DIN? Mostek nie posiada dedykowanego uchwytu do szyny TH35 – montowany jest bezpośrednio na listwie zaciskowej lub w puszce za pomocą wkrętów. W razie wątpliwości sprawdź dokumentację techniczną.
• Czy zaciski śrubowe umożliwiają podłączenie przewodów linkowych? Tak, zaciski śrubowe akceptują zarówno przewody sztywne, jak i linkowe (przy użyciu tulejek zaciskowych zalecanych dla przewodów linkowych o przekroju do 2,5 mm²).
