Most szynowy wielopoziomowy 400A 4P | LVS04054 Schneider Electric

Opis i Kluczowe Cechy

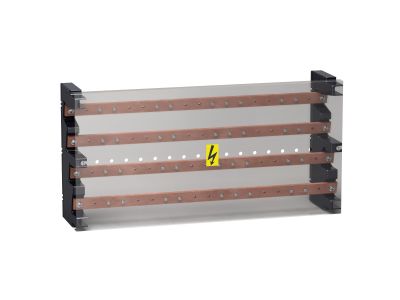

Blok dystrybucyjny Linergy BS 4P o numerze katalogowym LVS04054 to zaawansowane rozwiązanie inżynieryjne od Schneider Electric, zaprojektowane z myślą o najbardziej wymagających systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 400 A, co pozwala na obsługę dużych obciążeń w profesjonalnych rozdzielnicach elektrycznych. Konstrukcja czterobiegunowa (4P) umożliwia pełną integrację w układach trójfazowych z przewodem neutralnym, zapewniając symetrię i bezpieczeństwo pracy instalacji przy napięciu znamionowym do 440 V AC.

• Wysoka wydajność prądowa: Prąd znamionowy 400 A gwarantuje stabilność zasilania nawet przy intensywnej eksploatacji.
• Solidna konstrukcja szyn: Zastosowanie szyn zbiorczych o przekroju 32 x 5 mm zapewnia optymalną gęstość prądu i minimalizuje straty cieplne.
• Kompatybilność systemowa: Produkt został zoptymalizowany pod kątem montażu w obudowach PrismaSet P oraz PrismaSet G, co skraca czas prefabrykacji.
• Bezpieczeństwo połączeń: Przystosowanie do zacisków zamkniętych eliminuje ryzyko przypadkowego dotyku części czynnych i zwiększa trwałość mechaniczną styków.

Zgodność z Normami

Most szynowy Linergy BS został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Produkt spełnia wymagania stawiane systemom rozdzielczym w zakresie wytrzymałości dielektrycznej oraz odporności na prądy zwarciowe. Dzięki certyfikacji Schneider Electric, komponent ten gwarantuje pełną kompatybilność z systemem PrismaSet, co jest kluczowe dla zachowania deklaracji zgodności całej rozdzielnicy zgodnie z normą IEC 61439-1 & 2.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym rozwiązaniem dla:

• Głównych i pomocniczych rozdzielnic niskiego napięcia w budynkach użyteczności publicznej.
• Systemów zasilania w zakładach produkcyjnych, gdzie wymagana jest wysoka niezawodność ciągłości dostaw energii.
• Prefabrykacji szaf sterowniczych i rozdzielczych opartych na systemie PrismaSet P i G.
• Modernizacji istniejących instalacji elektrycznych wymagających zwiększenia mocy przyłączeniowej do 400 A.

Wskazówki Montażowe

Instalacja bloku Linergy BS LVS04054 powinna być przeprowadzona przez wykwalifikowany personel z zachowaniem zasad BHP. Podczas montażu należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować klucz dynamometryczny, aby zapewnić odpowiedni docisk zacisków zamkniętych, co zapobiega przegrzewaniu się styków.
• Pozycjonowanie: Blok należy montować w dedykowanych wspornikach wewnątrz obudów PrismaSet, zachowując wymagane odstępy izolacyjne.
• Weryfikacja połączeń: Przed uruchomieniem pod napięciem należy sprawdzić ciągłość połączeń oraz poprawność osadzenia szyn 32 x 5 mm w izolatorach.

FAQ

1. Czy most szynowy LVS04054 można stosować w obudowach innych producentów?
Choć technicznie jest to możliwe, produkt jest dedykowany i certyfikowany do pracy w systemach PrismaSet P oraz G firmy Schneider Electric, co gwarantuje najwyższy poziom bezpieczeństwa i łatwość montażu.

2. Jakie są wymiary szyn w tym bloku dystrybucyjnym?
Blok wykorzystuje szyny o przekroju znamionowym 32 x 5 mm, co jest optymalnym rozmiarem dla przewodzenia prądu o natężeniu 400 A.

3. Czy produkt obsługuje napięcie 440 V AC?
Tak, blok dystrybucyjny Linergy BS jest przystosowany do pracy w sieciach o napięciu znamionowym izolacji i pracy do 440 V AC.
