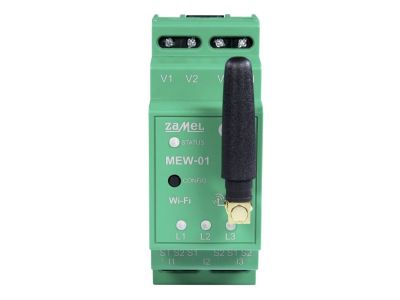

Monitor energii elektrycznej Wi-Fi 3F+N z anteną zewnetrzną MEW-01/ANT | SPL10000031 Zamel

Opis i Kluczowe Cechy

Monitor energii elektrycznej MEW-01/ANT marki Zamel to zaawansowane urządzenie pomiarowe zaprojektowane do precyzyjnego monitorowania zużycia energii w instalacjach trójfazowych (3F+N). Dzięki zintegrowanemu modułowi Wi-Fi oraz zewnętrznej antenie, urządzenie zapewnia stabilną łączność bezprzewodową nawet w miejscach o ograniczonym zasięgu, takich jak metalowe rozdzielnice elektryczne. Monitor pozwala na bieżący odczyt parametrów sieci, w tym napięcia, prądu, mocy czynnej oraz energii elektrycznej na poszczególnych fazach.

• Pomiar 3-fazowy: Umożliwia niezależne monitorowanie każdej z trzech faz oraz przewodu neutralnego.
• Zewnętrzna antena: Dołączona do zestawu antena ze złączem SMA pozwala na wyprowadzenie sygnału poza obudowę rozdzielnicy, co eliminuje problemy z zasięgiem Wi-Fi.
• Ekosystem Supla: Pełna integracja z polskim systemem automatyki budynkowej Supla pozwala na dostęp do danych z dowolnego miejsca na świecie poprzez aplikację mobilną oraz przeglądarkę WWW.
• Eksport danych: Możliwość generowania raportów zużycia energii w formatach Excel (XLS) oraz CSV, co jest kluczowe dla audytów energetycznych.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z rygorystycznymi normami europejskimi dotyczącymi bezpieczeństwa oraz kompatybilności elektromagnetycznej (EMC). Spełnia wymagania dyrektyw unijnych, co potwierdza znak CE. Konstrukcja obudowy zapewnia odpowiednią izolację galwaniczną, a zastosowane komponenty gwarantują wysoką klasę dokładności pomiarowej, co jest niezbędne w profesjonalnych systemach zarządzania energią (EMS).

Zastosowanie

Monitor MEW-01/ANT znajduje szerokie zastosowanie zarówno w sektorze rezydencjalnym, jak i komercyjnym. Jest idealnym rozwiązaniem dla:

• Gospodarstw domowych: Do monitorowania wydajności instalacji fotowoltaicznych oraz optymalizacji zużycia energii przez urządzenia AGD.
• Małych i średnich przedsiębiorstw: Pozwala na identyfikację najbardziej energochłonnych procesów produkcyjnych.
• Zarządców nieruchomości: Ułatwia rozliczanie podliczników w obiektach wynajmowanych.
• Instalacji Smart Home: Jako element nadrzędny sterujący scenariuszami w zależności od aktualnego obciążenia sieci.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Monitor MEW-01/ANT jest przystosowany do montażu na standardowej szynie DIN (TH35), zajmując szerokość dwóch modułów. Podczas instalacji należy zwrócić szczególną uwagę na:

• Kierunkowość przekładników: Przekładniki prądowe muszą być założone na przewody fazowe zgodnie z kierunkiem przepływu prądu wskazanym na obudowie.
• Podłączenie anteny: Antenę zewnętrzną należy dokręcić do złącza SMA przed podaniem zasilania na urządzenie.
• Bezpieczeństwo: Prace należy wykonywać przy całkowicie odłączonym napięciu zasilania w rozdzielnicy.
• Konfiguracja: Po fizycznym montażu należy wprowadzić urządzenie w tryb konfiguracji, aby połączyć je z lokalną siecią Wi-Fi za pomocą kreatora w aplikacji Supla.

FAQ

• Czy urządzenie wymaga stałego połączenia z Internetem? Tak, do przesyłania danych do chmury Supla wymagane jest aktywne połączenie Wi-Fi, jednak dane pomiarowe są sumowane lokalnie w pamięci urządzenia.
• Czy mogę zamontować monitor w metalowej szafie rozdzielczej? Tak, dzięki zewnętrznej antenie, którą można wyprowadzić na zewnątrz szafy, metalowa obudowa nie będzie blokować sygnału radiowego.
• Czy MEW-01/ANT mierzy energię oddaną do sieci (np. z fotowoltaiki)? Tak, monitor jest dwukierunkowy, co pozwala na śledzenie zarówno energii pobranej, jak i oddanej do sieci energetycznej.
