Opis i Kluczowe Cechy

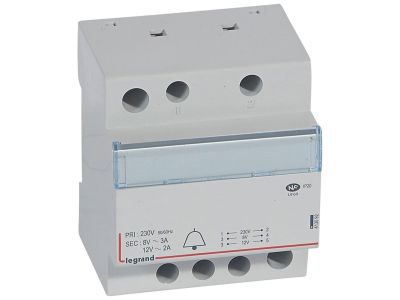

Modułowy transformator dzwonkowy TR323 (symbol 413092) to niezawodne źródło napięcia 8 lub 12 V~ o mocy 24 VA, przeznaczone do zasilania dzwonków, sygnalizatorów i innych odbiorników niskonapięciowych w instalacjach budynkowych. Dzięki szerokości 4 modułów (70 mm) doskonale komponuje się z aparaturą modułową w rozdzielnicach.

• Moc znamionowa 24 VA: zapewnia wystarczający zapas mocy do zasilania kilku odbiorników jednocześnie, np. dzwonka i sygnalizatora bramowego.
• Wbudowane zabezpieczenie przeciążeniowe: w przypadku przeciążenia transformator automatycznie się wyłącza, a po ostygnięciu wznawia pracę – chroni przed uszkodzeniem.
• Wybór napięcia wtórnego 8 V lub 12 V~: umożliwia dopasowanie do wymagań różnych urządzeń (dzwonki, gongi, przekaźniki niskonapięciowe).
• Okienko opisowe: ułatwia identyfikację obwodu w rozdzielnicy – wystarczy nanieść adnotację.
• Montaż na szynę TH35 lub wkrętami do powierzchni płaskiej: elastyczność instalacji – w standardowej rozdzielnicy lub bezpośrednio na ścianie/puszce.

Zgodność z Normami

Transformator TR323 spełnia wymagania norm IEC 61558-2-6 oraz IEC 61558-2-8, co gwarantuje bezpieczeństwo użytkowania i kompatybilność z europejskimi standardami instalacji elektrycznych. Posiada certyfikat CE.

Zastosowanie

Dzięki uniwersalnym parametrom transformator sprawdza się w domach, biurach i obiektach użyteczności publicznej. Może być stosowany w:

• Zasilaniu dzwonków przewodowych i bramofonów (8 V lub 12 V).
• Sygnalizacji dźwiękowej (gongi, sygnalizatory) w instalacjach niskonapięciowych.
• Zasilaniu przekaźników lub styczników napięciem 12 V~ w systemach automatyki budynkowej.
• Małych układach sterowania, gdzie wymagane jest bezpieczne napięcie wtórne (12 V).

Wskazówki Montażowe

Montaż i podłączenie transformatora może wykonać wyłącznie osoba z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie przeznaczone jest do montażu na szynie TH35 (zgodnej z DIN EN 60715) lub za pomocą wkrętów do podłoża płaskiego. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia – nie może on przekraczać wartości wynikającej z mocy 24 VA i wybranego napięcia wtórnego. Zachowaj odstępy izolacyjne i zamocuj przewody w taki sposób, aby nie obciążały zacisków. Szczegółowe parametry dokręcania oraz dopuszczalne przekroje znajdują się w dokumentacji producenta.

FAQ

• Jak ustawić napięcie wtórne 8 V lub 12 V? Producent przewidział wyprowadzenia umożliwiające wybór napięcia – podłącz odbiornik do odpowiednich zacisków zgodnie z oznaczeniami na obudowie. Dokładna konfiguracja opisana jest w instrukcji.
• Czy transformator posiada zabezpieczenie przed zwarciem? Tak, wbudowane zabezpieczenie przeciążeniowe reaguje także na zwarcia. W przypadku uszkodzenia odbiornika transformator samoczynnie się wyłącza, a po usunięciu awarii i ostygnięciu wraca do pracy.
• Jaki jest stopień ochrony obudowy? Transformator wykonany jest w klasie ochronności I, a obudowa (materiał izolacyjny) zapewnia typową dla aparatury modułowej ochronę przed dotykiem przypadkowym. W danych producenta nie podano konkretnego stopnia IP – w warunkach normalnych montaż w rozdzielnicy (środowisko IP20) jest właściwy.
