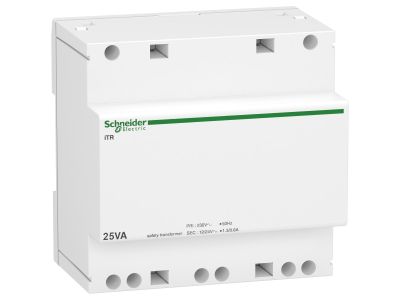

Modułowy transformator bezpiecznikowy iTR 230V 50-60 Hz wyjście 12-24V 25VA, Acti 9 | A9A15219 Schneider Electric

Opis i Kluczowe Cechy

Modułowy transformator bezpiecznikowy iTR z serii Acti 9 od renomowanego producenta Schneider Electric to zaawansowane urządzenie elektroenergetyczne zaprojektowane do precyzyjnego obniżania napięcia sieciowego 230V AC do wartości bezpiecznych 12V lub 24V AC. Urządzenie charakteryzuje się mocą znamionową wynoszącą 25 VA, co pozwala na stabilne zasilanie odbiorników o niskim poborze mocy. Kluczowym elementem konstrukcyjnym jest wbudowane zabezpieczenie przeciążeniowe w uzwojeniu pierwotnym, które chroni transformator przed skutkami zwarć oraz nadmiernego obciążenia, eliminując konieczność stosowania dodatkowych zewnętrznych bezpieczników w tym obwodzie. Obudowa o stopniu ochrony IP20 zapewnia bezpieczeństwo przed dotykiem bezpośrednim części pod napięciem, co jest standardem w nowoczesnych rozdzielnicach modułowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa dla transformatorów separacyjnych i bezpieczeństwa. Spełnienie tych standardów gwarantuje, że separacja galwaniczna między uzwojeniem pierwotnym a wtórnym jest utrzymana na najwyższym poziomie, co jest kluczowe dla ochrony przeciwporażeniowej w instalacjach niskonapięciowych (SELV). Urządzenie posiada certyfikację CE, co potwierdza jego dopuszczenie do obrotu na rynku europejskim oraz zgodność z dyrektywami niskonapięciowymi.

Zastosowanie

Transformator iTR A9A15219 znajduje szerokie zastosowanie w automatyce budynkowej oraz systemach sygnalizacji. Jest idealnym rozwiązaniem do zasilania takich urządzeń jak:

• Dzwonki do drzwi, brzęczyki oraz gongi wymagające napięcia 12V lub 24V.
• Systemy domofonowe i wideodomofonowe w budownictwie wielorodzinnym i jednorodzinnym.
• Układy sterowania niskonapięciowego w szafach rozdzielczych.
• Elementy systemów kontroli dostępu i elektrozaczepy.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z poniższymi wytycznymi:

• Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH35), co pozwala na szybką integrację w modułowych rozdzielnicach elektrycznych.
• Należy zwrócić szczególną uwagę na poprawne podłączenie przewodów do zacisków: napięcie zasilające 230V AC do strony pierwotnej oraz odpowiednie wyprowadzenie 12V lub 24V ze strony wtórnej.
• Zaleca się stosowanie odpowiednich momentów dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Ze względu na stopień ochrony IP20, transformator musi być zamontowany wewnątrz obudowy lub rozdzielnicy chroniącej przed wilgocią i zanieczyszczeniami.

FAQ

Czy transformator iTR posiada zabezpieczenie termiczne?
Tak, uzwojenia pierwotne transformatorów z serii iTR posiadają wbudowane zabezpieczenia przeciążeniowe, które chronią urządzenie przed uszkodzeniem w przypadku wystąpienia anomalii w sieci lub po stronie odbiornika.

Jakie napięcie wyjściowe oferuje model A9A15219?
Model ten oferuje dwa warianty napięcia wyjściowego: 12V lub 24V AC, co pozwala na elastyczne dopasowanie do wymagań zasilanego osprzętu.

Czy urządzenie można montować w dowolnej rozdzielnicy?
Tak, dzięki modułowej konstrukcji i kompatybilności z systemem Acti 9, transformator pasuje do każdej standardowej rozdzielnicy wyposażonej w szynę DIN.
