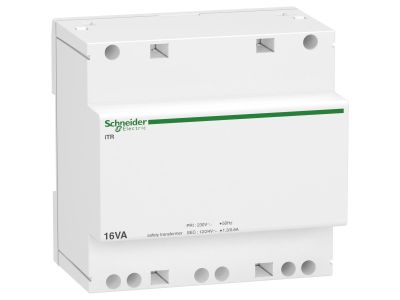

Modułowy transformator bezpiecznikowy iTR 230V 50-60 Hz wyjście 12-24V 16VA | A9A15218 Schneider Electric

Opis i Kluczowe Cechy

Transformator bezpieczeństwa iTR (A9A15218) z rodziny Schneider Electric Acti 9 to modułowe urządzenie zaprojektowane do zasilania obwodów niskonapięciowych. Przy mocy znamionowej 16 VA i napięciu wejściowym 230 V AC (50-60 Hz) dostarcza napięcie wyjściowe 12-24 V AC, zapewniając galwaniczną separację obwodów i bezpieczeństwo instalacji. Dzięki szerokości modułu dostosowanej do systemu Acti 9 transformator montuje się na szynie DIN TH35 w rozdzielnicy.

• Moc znamionowa 16 VA: Zapewnia wystarczającą wydajność do zasilania obwodów sterowniczych, sygnalizacyjnych i automatyki budynkowej bez ryzyka przeciążenia.
• Napięcie wyjściowe 12-24 V AC: Umożliwia elastyczne zasilanie urządzeń niskonapięciowych, takich jak przekaźniki, styczniki, czy systemy kontroli dostępu.
• Napięcie wejściowe 230 V AC 50-60 Hz: Kompatybilność z siecią energetyczną – bez konieczności stosowania dodatkowych zasilaczy.
• Transformator bezpieczeństwa (SELV): Galwaniczna separacja obwodów pierwotnego i wtórnego zwiększa bezpieczeństwo użytkowania i chroni podłączone odbiorniki.
• Konstrukcja modułowa Acti 9: Łatwy montaż na szynie DIN TH35 w rozdzielnicy głównej lub podrozdzielnicy, oszczędność miejsca i uporządkowana instalacja.

Zgodność z Normami

Transformator iTR został zaprojektowany zgodnie z wymaganiami europejskich norm dla transformatorów bezpieczeństwa oraz posiada certyfikację CE. Produkt spełnia standardy jakości i bezpieczeństwa obowiązujące w instalacjach elektrycznych.

Zastosowanie

Modułowy transformator bezpieczeństwa iTR znajduje zastosowanie w instalacjach wymagających bezpiecznego napięcia obniżonego. Sprawdza się zarówno w budynkach mieszkalnych, jak i obiektach komercyjnych oraz przemysłowych.

• Zasilanie obwodów sterowania w rozdzielnicach elektrycznych (styczniki, przekaźniki, PLC).
• Zasilanie systemów sygnalizacji i oświetlenia awaryjnego.
• Zasilanie dzwonków, domofonów i systemów kontroli dostępu.
• Zasilanie urządzeń automatyki budynkowej (sterowniki, czujniki, aktuatory).

Wskazówki Montażowe

Montaż transformatora iTR powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów należy dobrać do prądu znamionowego obwodu, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Po zakończeniu montażu sprawdź poprawność połączeń i izolacji.

FAQ

• Czy transformator iTR nadaje się do zasilania obwodów SELV? Tak, jest to transformator bezpieczeństwa z galwaniczną separacją obwodów, co kwalifikuje go do zasilania obwodów bezpiecznego napięcia (SELV).
• Jakie napięcie wyjściowe zapewnia transformator? Transformator dostarcza napięcie wyjściowe 12-24 V AC, umożliwiając elastyczne zasilanie urządzeń niskonapięciowych.
• Jaka jest moc znamionowa transformatora iTR? Moc znamionowa wynosi 16 VA, co wystarcza do zasilania typowych obwodów sterowania, sygnalizacji i automatyki.
