Modułowy rozłącznik izolacyjny z możliwością wyzwalania 4P 40A 400VAC, styk pom. | SA440 Hager

Opis i Kluczowe Cechy

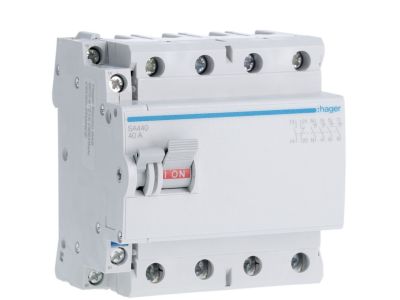

Modułowy rozłącznik izolacyjny marki HAGER o numerze katalogowym SA440 to zaawansowane urządzenie elektroinstalacyjne zaprojektowane do pracy w sieciach czterobiegunowych (4P). Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40 A oraz napięciem znamionowym 400 V AC, co czyni go idealnym rozwiązaniem do pełnienia funkcji rozłącznika głównego w rozdzielnicach niskiego napięcia. Kluczowym atutem modelu SA440 jest zintegrowany styk pomocniczy, który umożliwia precyzyjne podłączenie układów sygnalizacji położenia styków głównych, co znacząco podnosi poziom bezpieczeństwa i kontroli nad instalacją.

• Konstrukcja 4-biegunowa: Zapewnia pełne odcięcie zasilania w układach trójfazowych z torem neutralnym.
• Prąd znamionowy 40 A: Pozwala na bezpieczną obsługę obciążeń w standardowych instalacjach przemysłowych i komercyjnych.
• Zintegrowany styk pomocniczy: Umożliwia zdalne monitorowanie stanu pracy urządzenia bez konieczności montażu dodatkowych modułów.
• Możliwość wyzwalania: Konstrukcja przystosowana do współpracy z zewnętrznymi wyzwalaczami, co pozwala na zdalne wyłączenie zasilania w sytuacjach awaryjnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy PN-EN 60947-3, co gwarantuje wysoką trwałość mechaniczną oraz elektryczną, a także pewną izolację w stanie otwartym. Dzięki zastosowaniu wysokiej jakości materiałów izolacyjnych, rozłącznik zapewnia bezpieczną przerwę izolacyjną wymaganą przy pracach konserwacyjnych i serwisowych w obrębie instalacji elektrycznej.

Zastosowanie

Rozłącznik izolacyjny HAGER SA440 znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Jest wykorzystywany przede wszystkim jako:

• Rozłącznik główny: Centralny punkt odcięcia zasilania w tablicach rozdzielczych.
• Izolator sekcyjny: Pozwala na bezpieczne wydzielenie fragmentów instalacji w celu przeprowadzenia prac modernizacyjnych.
• Element systemów automatyki: Dzięki stykom pomocniczym idealnie integruje się z systemami BMS lub sterownikami PLC, informując o stanie zasilania obiektu.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TS35), co zapewnia szybką i intuicyjną instalację w większości dostępnych na rynku rozdzielnic. Podczas montażu należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się przewodów. Rozłącznik SA440 oferuje możliwość rozbudowy o wyposażenie dodatkowe, takie jak styki sygnalizacyjne SD, wyzwalacze wzrostowe lub podnapięciowe oraz mechanizmy blokujące, które zabezpieczają przed niepowołanym załączeniem napięcia podczas prac serwisowych.

FAQ

• Czy rozłącznik SA440 posiada funkcję zabezpieczenia nadprądowego? Nie, jest to rozłącznik izolacyjny służący do manewrowania i izolowania obwodów. Do ochrony przed zwarciami i przeciążeniami należy zastosować wyłączniki nadprądowe lub bezpieczniki.
• Jakie akcesoria można zamontować do tego modelu? Model SA440 jest kompatybilny z szeroką gamą akcesoriów HAGER, w tym ze stykami sygnalizacyjnymi SD, wyzwalaczami oraz blokadami mechanicznymi.
• Do czego służy wbudowany styk pomocniczy? Służy on do przesyłania informacji o aktualnym położeniu styków głównych (załączony/wyłączony) do zewnętrznych układów kontrolnych lub lamp sygnalizacyjnych.
