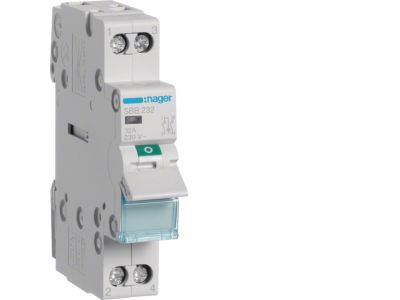

Modułowy rozłącznik izolacyjny z lampką sygnalizacyjną 2P 32A 230VAC | SBB232 Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik izolacyjny z lampką sygnalizacyjną SBB232 to urządzenie 2-biegunowe (2P) przystosowane do pracy przy napięciu 230 V AC i prądzie 32 A. Dzięki wbudowanej lampce sygnalizacyjnej umożliwia wizualną kontrolę obecności napięcia na wyjściu, co zwiększa bezpieczeństwo obsługi i ułatwia diagnostykę. Konstrukcja modułowa pozwala na montaż na szynie TH35 w rozdzielnicach.

• Prąd znamionowy 32 A: Umożliwia bezpieczne odłączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 230 V AC: Przeznaczony do typowych instalacji jednofazowych – zgodny z parametrami sieci domowych i przemysłowych.
• Lampka sygnalizacyjna: Wizualnie informuje o stanie załączenia rozłącznika, co wspomaga bezpieczne wykonywanie prac serwisowych.
• Konstrukcja 2-biegunowa (2P): Odłącza jednocześnie oba przewody (fazowy i neutralny), zapewniając pełną izolację odbiornika od sieci.
• Modułowa budowa: Łatwy montaż na szynie DIN TH35 w standardowych rozdzielnicach – oszczędność miejsca i czasu instalacji.

Zgodność z Normami

Rozłącznik izolacyjny SBB232 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Rozłącznik izolacyjny z lampką sygnalizacyjną znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odcięcie zasilania oraz wizualna kontrola jego obecności. Sprawdza się zarówno w instalacjach przemysłowych, jak i domowych.

• Odłączanie obwodów odbiorników podczas prac konserwacyjnych i serwisowych
• Zabezpieczenie przed niezamierzonym załączeniem – wyraźna wizualna sygnalizacja stanu
• Sterowanie obwodami oświetleniowymi, gniazdami lub maszynami w rozdzielnicach
• Zastosowanie w szafach sterowniczych oraz tablicach rozdzielczych jako główny wyłącznik izolacyjny

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Prace należy prowadzić przy bezwzględnie odłączonym napięciu. Rozłącznik montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obowiązującymi przepisami oraz obciążalnością prądową. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz działanie lampki sygnalizacyjnej.

FAQ

• Czy lampka sygnalizacyjna świeci się przy wyłączonym rozłączniku? Nie – lampka sygnalizuje obecność napięcia na wyjściu, czyli świeci tylko wtedy, gdy rozłącznik jest załączony i pod napięciem.
• Jaki stopień ochrony ma rozłącznik SBB232? W danych katalogowych nie podano konkretnego stopnia IP. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20, co oznacza ochronę przed dotykiem palcem i ciałami stałymi o średnicy >12,5 mm.
• Czy mogę użyć tego rozłącznika do odłączania obwodu trójfazowego? Nie – rozłącznik jest 2-biegunowy (2P) i przeznaczony do obwodów jednofazowych 230 V AC. Do obwodów trójfazowych należy stosować rozłączniki 3P lub 4P.
