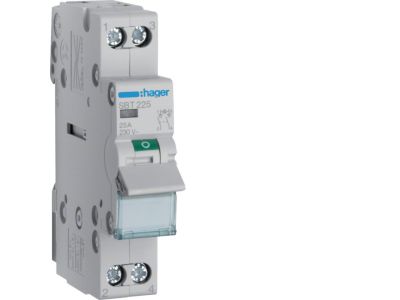

Modułowy rozłącznik izolacyjny z lampką sygnalizacyjną 2P 25A 230VAC | SBT225 Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik izolacyjny SBT225 przeznaczony jest do ręcznego łączenia i rozłączania obwodów elektrycznych obciążonych prądem znamionowym. Urządzenie wyposażono w lampkę sygnalizacyjną informującą o stanie załączenia, co zwiększa bezpieczeństwo obsługi. Dzięki prądowi znamionowemu 25 A i napięciu 230 V AC sprawdza się w standardowych instalacjach jednofazowych. Brak wyzwalaczy przeciążeniowych i zwarciowych gwarantuje niezawodność w roli rozłącznika głównego oraz izolacyjnego.

• Prąd znamionowy 25 A: umożliwia bezpieczne rozłączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie 230 V AC: dostosowane do typowych instalacji jednofazowych w budynkach mieszkalnych i komercyjnych.
• 2 bieguny (L+N): jednoczesne odłączanie fazy i przewodu neutralnego zapewnia pełną izolację obwodu.
• Lampka sygnalizacyjna: wizualne potwierdzenie stanu załączenia ułatwia identyfikację oraz kontrolę podczas prac serwisowych.
• Ręczne załączanie/rozłączanie: prosta i intuicyjna obsługa bez potrzeby stosowania zasilania pomocniczego.

Zgodność z Normami

Rozłącznik izolacyjny SBT225 został zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Rozłącznik SBT225 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, ręczne odłączanie napięcia w celach serwisowych lub jako główny wyłącznik obwodu.

• Rozłącznik główny w tablicach rozdzielczych – umożliwia odcięcie zasilania dla całej instalacji lub jej części.
• Odłączanie napięcia podczas prac konserwacyjnych i naprawczych – zapewnia bezpieczne warunki pracy.
• Sterowanie odbiornikami w prostych układach bez konieczności stosowania zabezpieczeń nadprądowych.
• Zabezpieczenie przed przypadkowym załączeniem obwodu – wyraźny wskaźnik w postaci lampki sygnalizacyjnej.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika SBT225 może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie oraz zabezpieczyć miejsce pracy przed ponownym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w obrębie rozdzielnicy. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją producenta i obowiązującymi normami dla prądu 25 A.

FAQ

• Czy rozłącznik SBT225 posiada wyzwalacze przeciążeniowe lub zwarciowe? Nie. Jest to rozłącznik izolacyjny przeznaczony wyłącznie do ręcznego łączenia i rozłączania obwodu – nie pełni funkcji zabezpieczenia nadprądowego.
• Czy lampka sygnalizacyjna jest wymienna? W dokumentacji producenta nie określono możliwości wymiany lampki. W przypadku jej uszkodzenia zalecamy kontakt z producentem lub autoryzowanym serwisem.
• Jaki jest stopień ochrony IP rozłącznika SBT225? Producent nie podał konkretnego stopnia ochrony. Jak większość aparatury modułowej montowanej w rozdzielnicach, typowo zapewnia stopień ochrony IP20 (ochrona przed ciałami stałymi o średnicy powyżej 12 mm).
