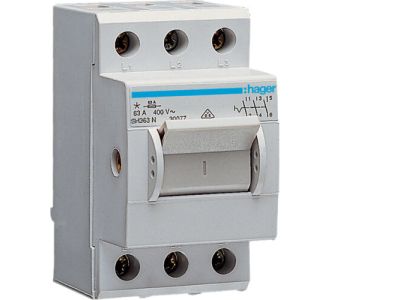

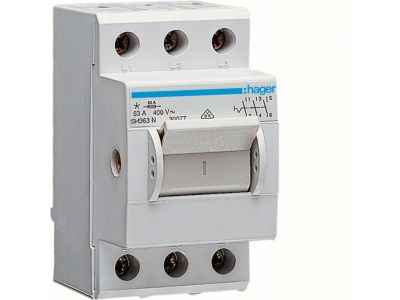

Modułowy rozłącznik izolacyjny w obudowie kompaktowej 3P 63A 400VAC | SH363N Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik izolacyjny marki HAGER o numerze katalogowym SH363N to zaawansowane urządzenie łączeniowe zaprojektowane do pracy w trójfazowych układach zasilania o napięciu znamionowym 400V AC. Prąd znamionowy wynoszący 63A pozwala na bezpieczne zarządzanie zasilaniem w rozdzielnicach głównych i obiektowych, zapewniając skuteczne odcięcie dopływu energii elektrycznej w celach serwisowych lub awaryjnych. Urządzenie charakteryzuje się kompaktową budową modułową, co pozwala na znaczną oszczędność miejsca na szynie montażowej przy zachowaniu najwyższych parametrów izolacyjnych. Wykonanie w konfiguracji 3-biegunowej (3P) gwarantuje jednoczesne rozłączenie wszystkich faz, co jest kluczowe dla bezpieczeństwa obsługi instalacji przemysłowych i komercyjnych.

• Prąd znamionowy 63A: Umożliwia obsługę obwodów o dużym obciążeniu, typowych dla nowoczesnych instalacji budynkowych.
• Konstrukcja 3-biegunowa: Zapewnia pełną izolację trzech faz zasilających w jednym cyklu przełączeniowym.
• Kompaktowa obudowa: Optymalizacja wymiarów pozwala na łatwą integrację w standardowych rozdzielnicach modułowych.
• Wysoka trwałość mechaniczna: Mechanizm przełączający został zaprojektowany z myślą o wieloletniej, bezawaryjnej eksploatacji w trudnych warunkach.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury niskiego napięcia. Rozłącznik SH363N spełnia wymagania normy PN-EN 60947-3, co potwierdza jego zdolność do bezpiecznego rozłączania prądów roboczych oraz zapewnienia bezpiecznej przerwy izolacyjnej. Posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku Unii Europejskiej oraz spełnienia najwyższych standardów bezpieczeństwa użytkowania.

Zastosowanie

Rozłącznik izolacyjny HAGER SH363N znajduje szerokie zastosowanie w sektorze elektroinstalacyjnym. Jest idealnym rozwiązaniem jako rozłącznik główny w domowych rozdzielnicach elektrycznych, a także jako element sterowniczy w szafach automatyki przemysłowej. Dzięki swojej niezawodności jest powszechnie stosowany w budynkach użyteczności publicznej, biurowcach oraz zakładach produkcyjnych, gdzie wymagane jest pewne i szybkie odizolowanie fragmentów sieci elektrycznej od źródła zasilania w celu przeprowadzenia prac konserwacyjnych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH35). Aby zapewnić optymalną pracę i bezpieczeństwo, należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować zalecany przez producenta moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków.
• Przekrój przewodów: Zaciski urządzenia są przystosowane do przewodów o przekrojach odpowiadających obciążeniu 63A, co zapewnia stabilny przepływ prądu bez strat energii.
• Pozycja montażowa: Urządzenie może być montowane w dowolnej pozycji na szynie, jednak zaleca się zachowanie przejrzystości w układzie przewodów wewnątrz rozdzielnicy.

FAQ

• Czy rozłącznik SH363N może służyć jako zabezpieczenie nadprądowe? Nie, rozłącznik izolacyjny służy wyłącznie do manewrowania obwodami i zapewnienia przerwy izolacyjnej. Do ochrony przed zwarciami i przeciążeniami należy zastosować wyłączniki nadmiarowoprądowe.
• Czy urządzenie posiada wskaźnik położenia styków? Tak, konstrukcja dźwigni oraz mechanizm wewnętrzny jednoznacznie wskazują stan pracy urządzenia (załączony/wyłączony).
• Czy można go stosować w instalacjach fotowoltaicznych? Tak, o ile parametry napięciowe i prądowe strony AC instalacji są zgodne ze specyfikacją produktu (400V AC, 63A).
