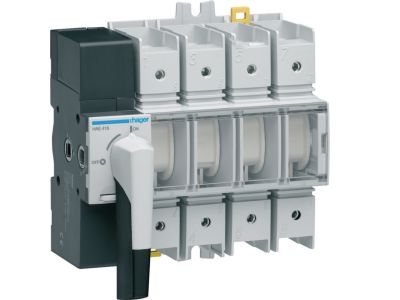

Modułowy rozłącznik izolacyjny obrotowy z widoczną przerwą 4P 160A, rozmiar 4 | HAE416 Hager

Opis i Kluczowe Cechy

Rozłącznik izolacyjny obrotowy HAE416 to modułowe urządzenie czterobiegunowe (4P) o prądzie znamionowym 160 A, przeznaczone do ręcznego łączenia i rozłączania obwodów obciążonych. Dzięki widocznej przerwie stykowej zapewnia operatorowi bezpośrednią kontrolę nad stanem rozłączenia obwodu, co jest kluczowe podczas prac serwisowych i konserwacyjnych. Urządzenie nie posiada wyzwalaczy przeciążeniowych ani zwarciowych – pełni funkcję wyłącznika głównego, a nie zabezpieczenia. Konstrukcja modułowa umożliwia montaż w standardowych rozdzielnicach na szynie TH35.

• Prąd znamionowy 160 A: Umożliwia bezpieczne odłączanie obwodów o wysokim obciążeniu, stosowanych np. w rozdzielnicach głównych budynków przemysłowych i komercyjnych.
• Widoczna przerwa stykowa: Zapewnia pełną pewność fizycznego rozłączenia obwodu – operator widzi rzeczywisty stan styków, co podnosi bezpieczeństwo podczas prac serwisowych.
• Cztery bieguny (4P): Jednoczesne odłączanie wszystkich przewodów fazowych i neutralnego – niezbędne w instalacjach trójfazowych z przewodem N.
• Brak wyzwalaczy przeciążeniowych i zwarciowych: Rozłącznik przeznaczony wyłącznie do ręcznej izolacji obwodu, a nie do ochrony przed przeciążeniami. Umożliwia stosowanie go jako wyłącznika głównego w układzie zewnętrznych zabezpieczeń.
• Modułowa konstrukcja: Łatwy montaż na szynie TH35 w standardowych rozdzielnicach – oszczędność miejsca i szybka instalacja.

Zgodność z Normami

Rozłącznik HAE416 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jego konstrukcja spełnia wymagania dla rozłączników izolacyjnych stosowanych w instalacjach niskiego napięcia. Szczegółowe parametry i numery norm podane są w dokumentacji technicznej producenta.

Zastosowanie

Rozłącznik izolacyjny HAE416 jest przeznaczony do pracy jako główny wyłącznik w rozdzielnicach oraz szafach sterowniczych, gdzie wymagane jest ręczne odłączanie obwodu z pełną przerwą izolacyjną. Sprawdza się w aplikacjach wymagających bezpiecznego rozłączenia zasilania podczas konserwacji lub remontów.

• Główny rozłącznik w rozdzielnicach głównych budynków przemysłowych, magazynów i obiektów użyteczności publicznej.
• Odłączanie obwodów odbiorczych w szafach sterowniczych przed serwisem urządzeń (silniki, piece, agregaty).
• Ręczne załączanie i wyłączanie obwodów obciążonych, gdzie nie wymagana jest funkcja zabezpieczenia przeciążeniowego.
• Stosowanie jako wyłącznik odcinający zasilanie w układach zewnętrznych zabezpieczeń nadprądowych (bezpieczniki, wyłączniki nadprądowe).

Wskazówki Montażowe

Montaż i podłączenie rozłącznika HAE416 może być wykonane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekroje przewodów należy dobrać zgodnie z prądem znamionowym 160 A oraz obowiązującymi normami. Moment dokręcania zacisków – stosuj się do danych podanych w dokumentacji technicznej producenta. Nie podłączaj obwodów z przewyższeniem prądu znamionowego – urządzenie nie posiada wyzwalaczy przeciążeniowych.

FAQ

• Czy rozłącznik HAE416 zabezpiecza przed przeciążeniem lub zwarciem? Nie. Rozłącznik nie posiada wyzwalaczy przeciążeniowych ani zwarciowych. Jego funkcją jest ręczne odłączanie obwodu z widoczną przerwą. Aby zabezpieczyć instalację, należy zastosować zewnętrzne zabezpieczenia (bezpieczniki, wyłączniki nadprądowe).
• Jaki jest stopień ochrony (IP) tego rozłącznika? W danych technicznych producenta nie podano stopnia IP. Dla aparatury modułowej montowanej wewnątrz rozdzielnic standardowo przyjmuje się IP20 – jednak w celu potwierdzenia szczegółów należy sprawdzić kartę katalogową produktu.
• Co oznacza "widoczna przerwa" i dlaczego jest ważna? Widoczna przerwa oznacza, że po przełączeniu rozłącznika w stan wyłączony styk rozwierny jest widoczny z zewnątrz (np. przez przezroczystą obudowę). Daje to operatorowi fizyczną pewność, że obwód jest całkowicie odłączony – co jest wymagane przy pracach serwisowych, gdzie bezpieczeństwo jest priorytetem.
