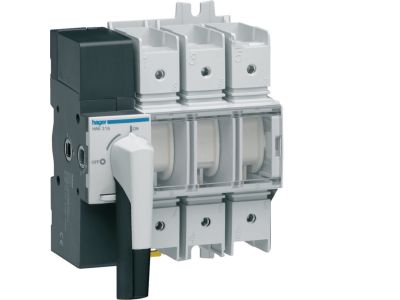

Modułowy rozłącznik izolacyjny obrotowy z widoczną przerwą 3P 160A, rozmiar 4 | HAE316 Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik izolacyjny obrotowy marki HAGER, model HAE316, to zaawansowane urządzenie łączeniowe zaprojektowane do pracy w profesjonalnych instalacjach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 160 A, co pozwala na bezpieczne i efektywne zarządzanie obwodami o dużym obciążeniu. Kluczowym atutem tego modelu jest konstrukcja z widoczną przerwą stykową, która umożliwia operatorowi wizualne potwierdzenie stanu rozłączenia obwodu, co stanowi fundament bezpiecznej eksploatacji i serwisu instalacji elektrycznej.

• Konstrukcja 3-biegunowa (3P): Zapewnia jednoczesne rozłączanie trzech faz, co jest niezbędne w systemach zasilania trójfazowego.
• Rozmiar 4: Optymalne wymiary obudowy pozwalają na efektywne odprowadzanie ciepła i łatwy montaż w rozdzielnicach modułowych.
• Napęd obrotowy: Ergonomiczna rączka obrotowa gwarantuje pewne przełączanie i wysoką trwałość mechaniczną mechanizmu.
• Brak wyzwalaczy: Urządzenie służy wyłącznie do celów izolacyjnych i łączeniowych, nie posiada wbudowanych członów nadmiarowoprądowych ani zwarciowych, co czyni je idealnym jako rozłącznik główny.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury rozdzielczej i sterowniczej. Spełnienie wymagań normy IEC/EN 60947-3 gwarantuje, że rozłącznik HAE316 może być bezpiecznie stosowany w kategorii użytkowania AC-22A lub AC-23A, co potwierdza jego zdolność do łączenia obciążeń rezystancyjnych oraz mieszanych rezystancyjno-indukcyjnych. Posiadanie certyfikatu CE potwierdza dopuszczenie do obrotu na rynku europejskim oraz zgodność z dyrektywami bezpieczeństwa.

Zastosowanie

Rozłącznik HAE316 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jako rozłącznik główny w rozdzielnicach niskiego napięcia, służy do całkowitego odcinania zasilania od sekcji maszynowych, linii produkcyjnych czy całych kondygnacji budynków biurowych. Jest niezastąpiony w sytuacjach wymagających stworzenia bezpiecznej przerwy izolacyjnej podczas prac konserwacyjnych. Dzięki wysokiemu prądowi znamionowemu 160 A, doskonale sprawdza się w układach zasilania silników, systemach HVAC oraz w rozdzielniach głównych obiektów użyteczności publicznej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Rozłącznik HAE316 jest przystosowany do montażu wewnątrz rozdzielnic, zapewniając stabilne mocowanie. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować klucz dynamometryczny, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się zacisków pod obciążeniem.
• Przekrój przewodów: Należy dobrać odpowiedni przekrój kabli miedzianych lub aluminiowych, dostosowany do prądu 160 A, aby zminimalizować spadki napięcia.
• Przestrzeń izolacyjna: Zachowanie odpowiednich odstępów izolacyjnych wokół urządzenia zgodnie z dokumentacją techniczną producenta HAGER.

FAQ

• Czy rozłącznik HAE316 chroni przed zwarciem? Nie, urządzenie nie posiada wyzwalaczy zwarciowych ani przeciążeniowych. Pełni funkcję izolacyjną i łączeniową. W obwodzie muszą znajdować się dodatkowe zabezpieczenia, takie jak bezpieczniki topikowe lub wyłączniki nadprądowe.
• Co oznacza "widoczna przerwa"? Jest to cecha konstrukcyjna pozwalająca na bezpośrednią obserwację styków głównych przez przezroczystą osłonę lub specjalny wizjer, co daje 100% pewności, że obwód został fizycznie przerwany.
• Czy można go stosować jako wyłącznik awaryjny? Tak, dzięki napędowi obrotowemu i możliwości blokady w pozycji otwartej, może pełnić funkcję rozłącznika bezpieczeństwa w układach sterowania maszyn.
