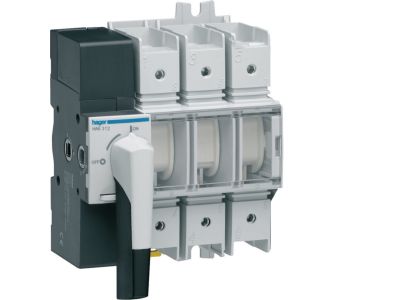

Modułowy rozłącznik izolacyjny obrotowy z widoczną przerwą 3P 125A, rozmiar 4 | HAE312 Hager

Opis i Kluczowe Cechy

Rozłącznik izolacyjny obrotowy HAE312 w rozmiarze 4 to trójbiegunowe urządzenie modułowe o prądzie znamionowym 125 A, przeznaczone do ręcznego łączenia i rozłączania obwodów obciążonych prądami znamionowymi. Wyposażony w widoczną przerwę, umożliwia wizualną kontrolę stanu styków, co zwiększa bezpieczeństwo podczas prac konserwacyjnych. Rozłącznik nie posiada wyzwalaczy przeciążeniowych ani zwarciowych – służy wyłącznie do izolacyjnego odłączania zasilania.

• Prąd znamionowy 125 A: Zapewnia bezpieczne odłączanie obwodów o znacznym obciążeniu, bez ryzyka przegrzania styków, odpowiedni do głównych rozłączników w rozdzielnicach.
• Widoczna przerwa: Umożliwia operatorowi natychmiastowe potwierdzenie rozłączenia obwodu, co podnosi poziom bezpieczeństwa podczas serwisowania instalacji.
• Trzy bieguny (3P): Umożliwia jednoczesne odłączenie wszystkich trzech faz w układach trójfazowych, gwarantując pełną izolację.
• Ręczne załączanie i rozłączanie: Prosta i niezawodna konstrukcja bez wyzwalaczy – do stosowania wyłącznie jako rozłącznik izolacyjny, nie jako zabezpieczenie przeciążeniowe.
• Rozmiar 4 (modułowa budowa): Montaż na szynie TH35, kompatybilność z rozdzielnicami modułowymi, łatwa integracja z innymi aparatami.

Zgodność z Normami

Rozłącznik spełnia wymagania europejskich norm bezpieczeństwa i procesu certyfikacji CE. Przeznaczony do montażu w instalacjach zgodnych z obowiązującymi przepisami elektrotechnicznymi.

Zastosowanie

Dzięki dużej obciążalności i widocznej przerwie rozłącznik HAE312 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i niezawodne odłączanie obwodów.

• Jako rozłącznik główny w rozdzielnicach głównych i podrozdzielnicach budynków przemysłowych oraz użyteczności publicznej.
• Do odłączania zasilania podczas prac konserwacyjnych i remontowych – widoczna przerwa pozwala na kontrolę wizualną.
• W układach sterowania i automatyki budynkowej jako element odłączający zasilanie szaf sterowniczych.
• Jako wyłącznik izolacyjny w obwodach zasilania maszyn i urządzeń stacjonarnych.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Rozłącznik przeznaczony jest do mocowania na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Przekrój przyłączanych przewodów dobierz zgodnie z obciążalnością prądową i wymaganiami instalacji. Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta. Nie używaj rozłącznika jako urządzenia zabezpieczającego przed przeciążeniem lub zwarciem.

FAQ

• Czy rozłącznik HAE312 posiada widoczną przerwę? Tak, zgodnie z nazwą i przeznaczeniem posiada widoczną przerwę, co pozwala na wizualne potwierdzenie rozłączenia obwodu.
• Jaki jest stopień ochrony tego rozłącznika? W przekazanych danych nie podano stopnia ochrony. Standardowo aparatura modułowa do montażu w rozdzielnicach posiada IP20, ale zalecamy sprawdzenie karty katalogowej producenta.
• Do jakiego napięcia pracy przystosowany jest rozłącznik? W dostępnych danych nie ma informacji o napięciu znamionowym. Należy kierować się danymi technicznymi producenta. W typowych zastosowaniach rozłączniki te stosuje się w instalacjach do 400 V AC.
