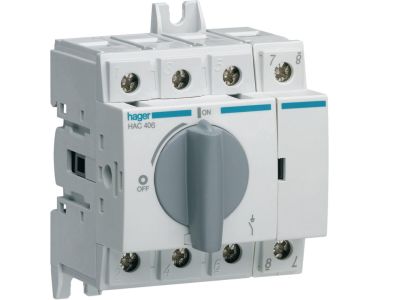

Modułowy rozłącznik izolacyjny obrotowy 4P 63A, rozmiar 2 | HAC406 Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik izolacyjny obrotowy HAC406 produkcji Hager to 4-biegunowe urządzenie ręcznego łączenia i rozłączania obwodów obciążonych prądem znamionowym 63 A. Przeznaczony do pracy jako rozłącznik główny, nie wyposażony w wyzwalacze przeciążeniowe ani zwarciowe, co gwarantuje niezawodne odłączanie napięcia w sytuacjach wymagających pełnej izolacji. Szerokość 2 modułów (36 mm) umożliwia łatwy montaż w standardowych rozdzielnicach modułowych.

• 4 bieguny (4P): Umożliwia jednoczesne odłączanie wszystkich trzech faz oraz przewodu neutralnego, zapewniając kompletną izolację od sieci.
• Prąd znamionowy 63 A: Pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Mechanizm obrotowy: Wyraźna, pewna pozycja załączenia i wyłączenia – łatwa identyfikacja stanu łączeniowego.
• Szerokość 2 modułów (36 mm): Kompaktowa obudowa oszczędza miejsce w rozdzielnicy i ułatwia instalację na szynie TH35.
• Brak wyzwalaczy wewnętrznych: Urządzenie czysto łączeniowe – idealne do zastosowań, gdzie nie jest wymagane zabezpieczenie przeciążeniowe ani zwarciowe.

Zgodność z Normami

Rozłącznik HAC406 spełnia wymagania europejskich norm dotyczących aparatury modułowej. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Produkt przeznaczony do montażu w instalacjach niskiego napięcia zgodnie z zasadami sztuki inżynierskiej.

Zastosowanie

Rozłącznik izolacyjny HAC406 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, ręczne odłączanie napięcia w obwodach obciążonych. Sprawdza się zarówno w instalacjach przemysłowych, jak i w budynkach użyteczności publicznej.

• Jako rozłącznik główny w rozdzielnicach głównych i podrozdzielnicach.
• Do bezpiecznego odłączania obwodów podczas prac konserwacyjnych i serwisowych.
• W układach sterowania, gdzie wymagana jest wyraźna separacja galwaniczna od zasilania.
• Jako element przełączania zasilania w instalacjach awaryjnych (np. odłączanie agregatu prądotwórczego).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w rozdzielnicy. Rozłącznik mocuje się na szynie montażowej TH35 (DIN) w standardowej rozdzielnicy modułowej. Przewody należy podłączać do zacisków śrubowych z odpowiednim momentem dokręcania zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego 63 A oraz warunków instalacji. Bezwzględnie odłączyć napięcie przed rozpoczęciem prac montażowych i eksploatacyjnych.

FAQ

• Czy rozłącznik HAC406 zabezpiecza przed przeciążeniem lub zwarciem? Nie. Jest to czysty rozłącznik izolacyjny – nie posiada wyzwalaczy przeciążeniowych ani zwarciowych. Służy wyłącznie do ręcznego łączenia i rozłączania obwodów obciążonych. Zabezpieczenie przed przeciążeniem i zwarciem muszą zapewnić dodatkowe urządzenia (np. wyłączniki nadprądowe).
• Jaki jest stopień ochrony rozłącznika HAC406? Dla aparatury modułowej montowanej w rozdzielnicach standardowo przyjmuje się stopień ochrony IP20. Szczegółowe dane dotyczące konkretnego modelu należy sprawdzić w karcie katalogowej producenta.
• Jaką szerokość na szynie DIN zajmuje rozłącznik HAC406? Zajmuje 2 moduły (36 mm) – jest to standardowy wymiar wynikający z oznaczenia "rozmiar 2".
